密封垫片形式

今天，我们将继续探讨密封垫片的形式，有关于金属波齿复合垫片的相关内容。

金属波齿复合垫片

设计的密封效果

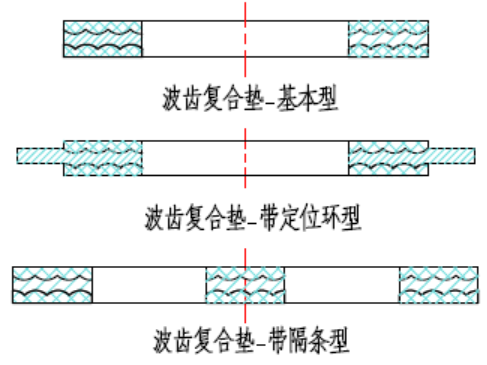

金属波齿复合垫片，通过在金属平垫片的两面精心加工出一系列同心的波形状沟槽，这些沟槽形成了独特的波齿结构。在设计时，确保上下两面的齿尖相互错开，这种巧妙的布局显著增强了垫片的压缩回弹性能。这种结构使得金属波齿复合垫片在受到压力时能够更好地适应密封面的不平整，从而提供更可靠的密封效果。

其密封接触面通常设计为同心圆的线接触形式，这种设计类似于迷宫式的密封结构，能够有效地阻止介质泄漏。金属波齿复合垫片不仅能够粘附在密封层上，还能直接应用于各种密封面，实现优异的密封效果。

根据具体的介质特性和工作条件，可以选择不同的材料覆合在垫片的两面，以进一步提升其密封性能。例如，柔性石墨、PTFE（聚四氟乙烯）、无石棉板或某些软金属材料都是常用的覆合材料。

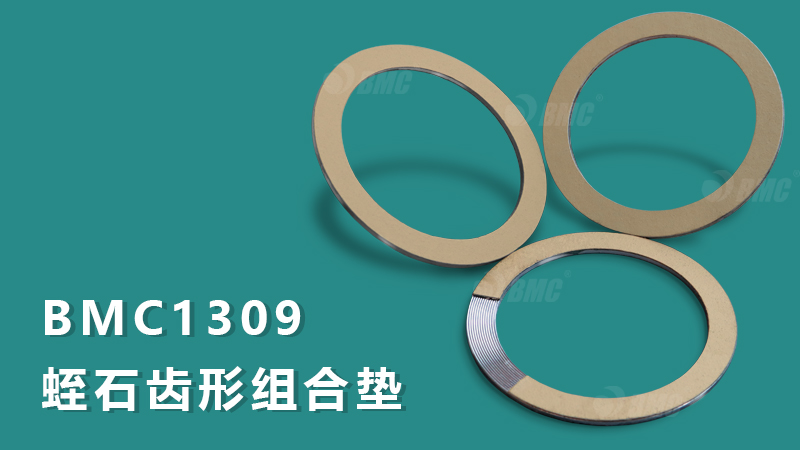

BMC1309：管线法兰密封适用高温高压等工况

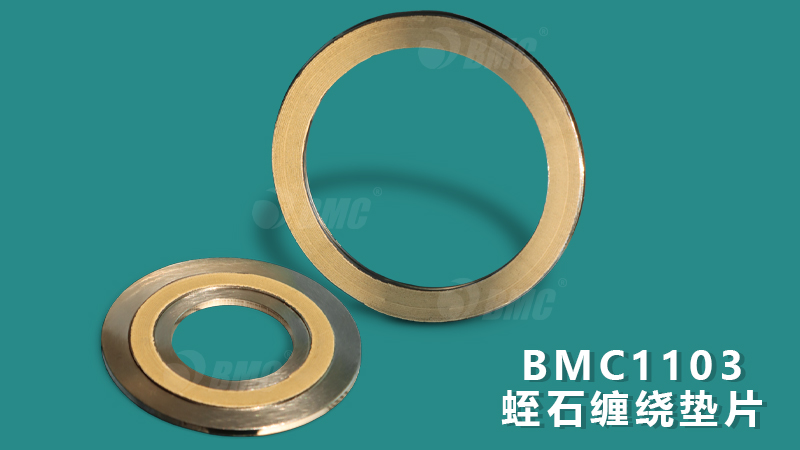

BMC1103：金属钢带结构适用于石化船舶

通常情况下，金属波齿复合垫片在使用时无需施加过大的压紧力，就能实现良好的密封效果。这是因为其独特的波齿结构已经具备了足够的弹性和适应性，能够在较低的压力下实现有效的密封。这种特性不仅简化了安装过程，还减少了对密封面的损伤，延长了设备的使用寿命。
