典型密封使用场景

阀门常用密封形式

填料密封

压盖

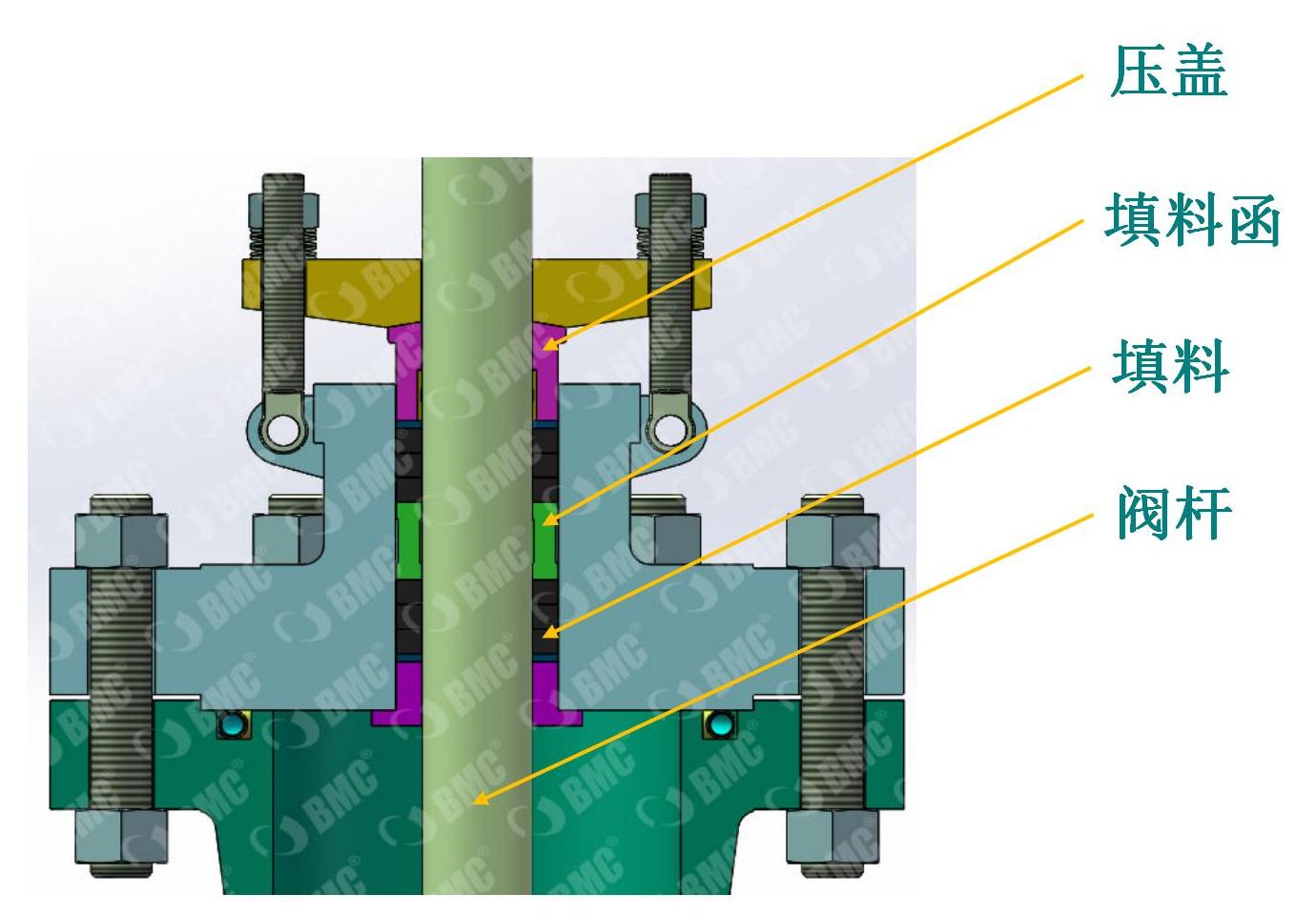

如图所示，压盖是传递螺栓载荷到填料的一个传递的过程装置；

填料函

填料函就是阀杆通过的通道，需要采用相应的填料实现直径方向，也叫径向的密封；

填料

填料我们有多种形式和材料；

阀杆

如上图所示阀杆位置。

编织填料

填料型式

编织填料是压缩型填料，主要的一个组成部分。它是用条、带、丝束等形状的软质材料，经过编织加工成截面方型或者圆型等长度较长的材料。

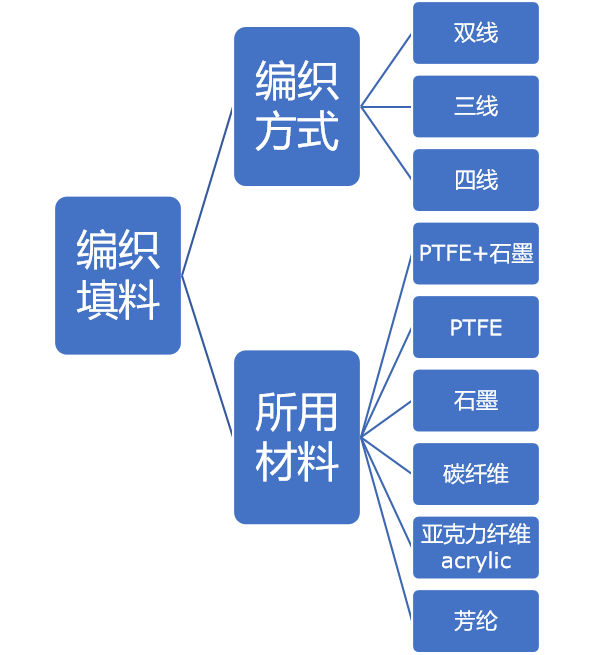

编织方式

从图中可以看到编织填料可以采用双线、三线、四线、包裹式以及多线方式来编织，从固线的数量来说，一般情况股线数量越多，编织填料的结构就越稳定。

对于不同股线所形成的编织填料，应用的场景也有所不同。比如说超过4道股线的一般可用于旋转机械，比如说泵轴的密封；对于3线以下的一般可以用作阀门的填料。

编织填料的材料

1、编织填料的材料，第一类主要有PTFE（聚四氟乙烯），或者改性PTFE（聚四氟乙烯）；

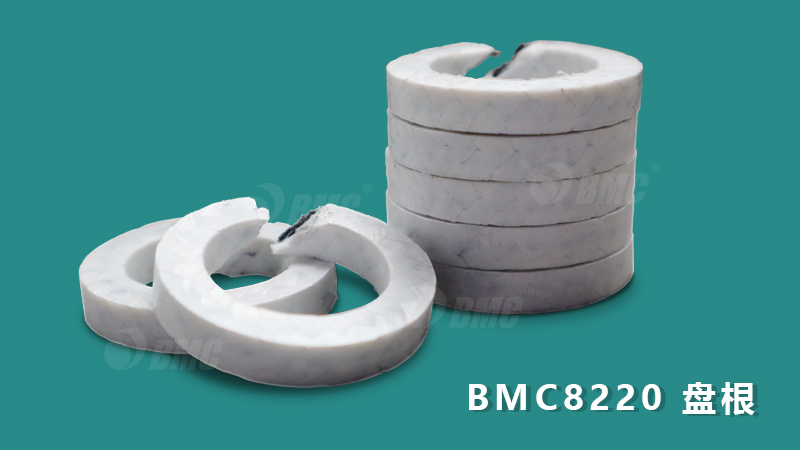

BMC8220：适合于调节阀（包括核电调节阀）

2、石墨，以及增强的金属丝线，或其他有机纤维线；

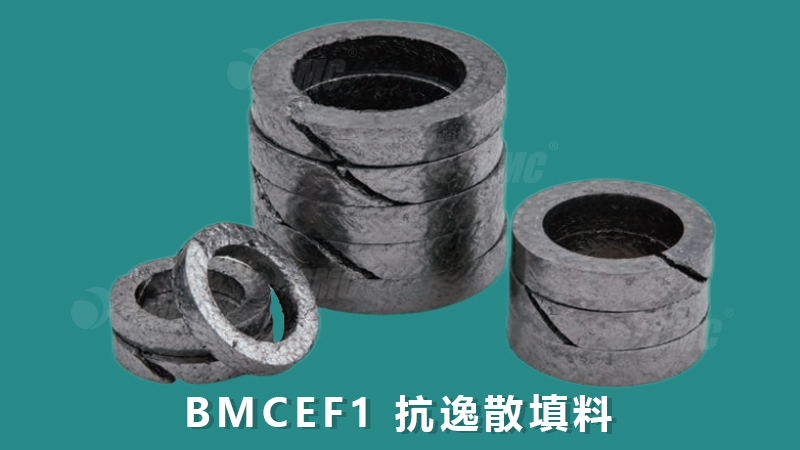

BMCEF1：摩擦力小抗挤压阀门用

3、第三类是碳纤维，这类材料的编织有良好的强度，还有良好的线速度的适应性；

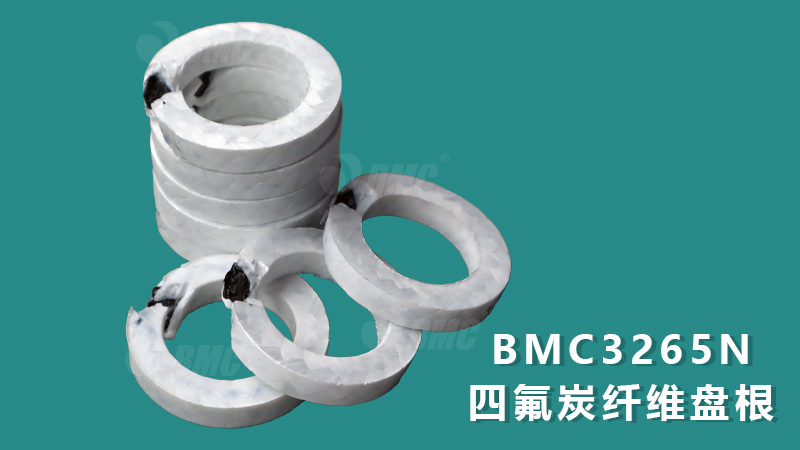

BMC3265N：专用于调节阀摩擦力可减少30% 以上

4、第四类是亚克力纤维，以及其他的有机纤维，我们平时常用的填料有芳纶材料，芳纶的机械强度耐磨性非常好。

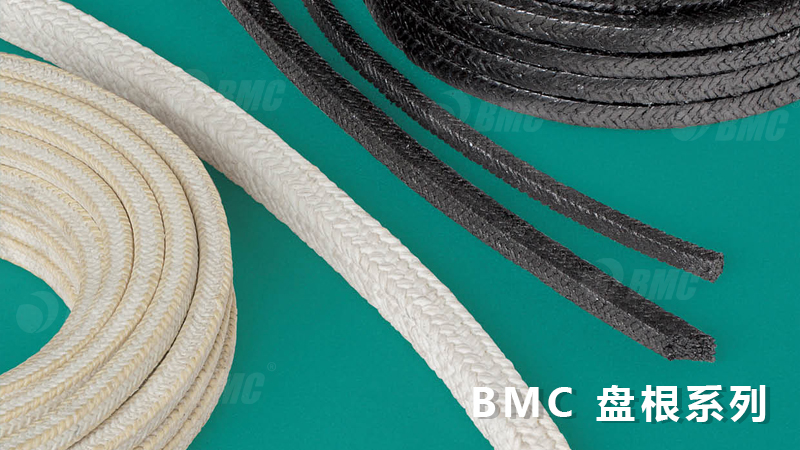

BMC宝骅盘根系列

编织过程中，我们可以使用以上这些材料进行混编，以获取良好的耐温性、耐介质性、耐线速度。此外，混编还可以增加编织填料的机械强度。
