宝骅密封技术分享 | 典型密封使用场景:阀门常用密封形式(3)

发布时间:2024-01-22 浏览次数:1519

典型密封使用场景

阀门常用密封形式



上一期我们向大家讲述了填料密封的填料型式之一:编织填料,本期讲述的是压制填料、编织+压制填料。



压制填料

填料型式

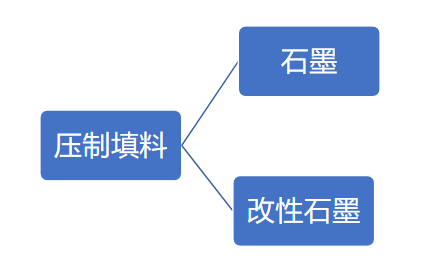

压制填料一般采用纯石墨或改性石墨。

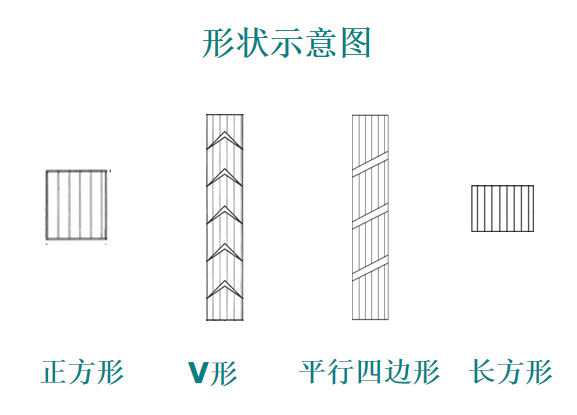

压制填料截面形状有正方形、长方形,也有V型、平行四边形。




压制填料截面形式的试验


根据BMC宝骅所做的实验结果显示,以及日常的工程应用,因为压制填料材料为石墨这个特征,凡是这种矩形平行四边形,在轴向载荷的作用下,其对侧向应力,或者说测压系数的影响几乎没有。


因此,在做结构截面形式的时候,更多地采用正方形或长方形。这里有两个重要性能指标:一是降低摩擦系数,二是提高测压系数。对于纯石墨来说,需要做一些特殊的改性处理来达到这些目标。具体的改性处理方法可能包括改变石墨的结构、使用不同的处理方法等。




编织+压制填料

填料型式




石墨压制填料环一般不单独使用,而与编织填料一起组合使用,以防止石墨环在介质压力作用下被“挤出”。






在实际的阀门应用中经常会采用编织填料和压制填料的组合形式,比如说纯石墨压制环作为密封主体,然后上下加上由金属丝增强的石墨:编织填料

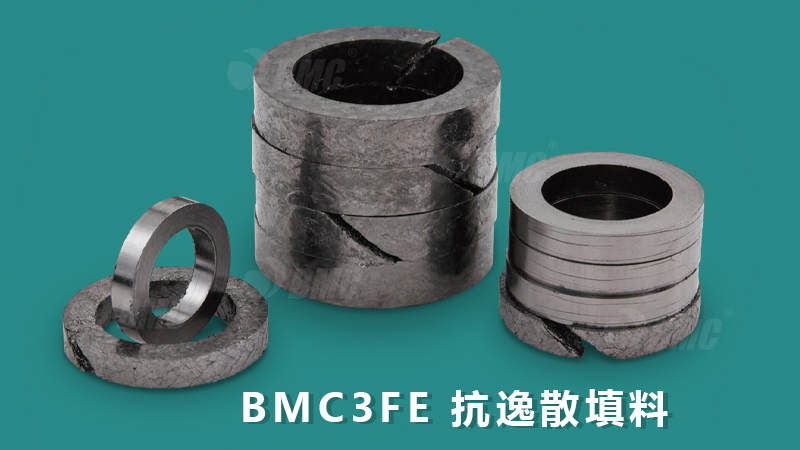

BMC3FE:编织填料压制环 & 石墨压制填料环




编织填料主要起到了是防止这个改性石墨压制填料环,在安装和运行过程中被挤出的倾向。

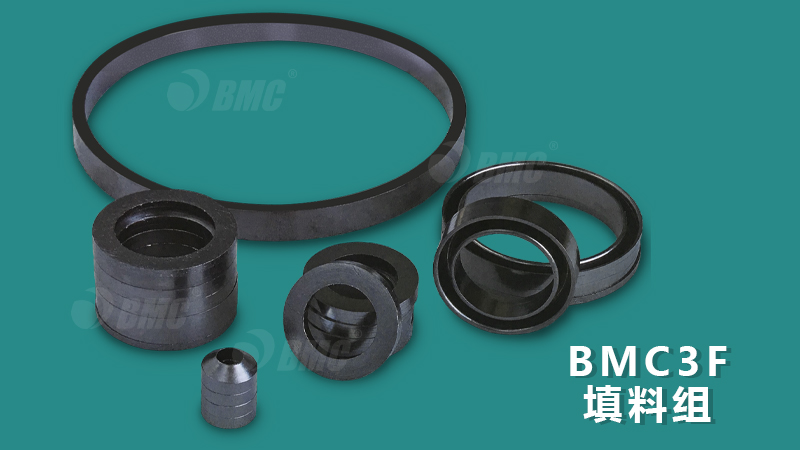

BMC3F:由柔性石墨压制环和编织盘根环组合而成




所以现在在大部分的耐高温的阀门阀杆填料中,多采用这样的结构形式,当然也可以采用比如说聚四氟乙烯编织的填料来实现相关的密封。








密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述阀门常用密封形式,下期再见啦!
