宝骅密封技术分享 | 阀门填料密封:阀门填料的安装(上)

发布时间:2023-12-25 浏览次数:1573

今天我们来讨论编织填料的切割和安装,上一期我们已经向大家详细地介绍了阀门填料在安装前的准备工作,包括选择工具,清洁填料函,以及确定填料的截面尺寸等等。



编织填料的切割



编织填料的切割对于其性能和使用寿命有着重要的影响,因此,掌握正确的切割方法十分关键,下面就是讲述编织填料的切割的两种基本方法:



切割方法


如下图所示,把成卷连续的填料切割成单个圆环。切割时可使用一根芯棒,其直径和阀杆相同。紧握住绕在芯棒上的填料,但不要过长,将圆环以与轴线成45°斜面切开,小心将圆环沿轴向分开。





切割方法

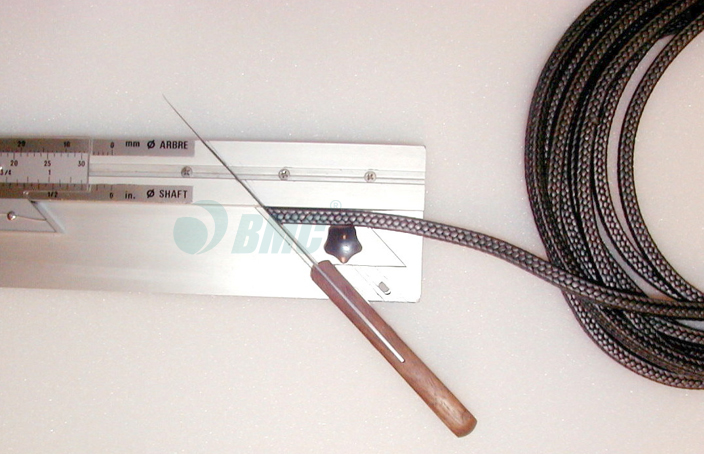

采用BMC盘根切割工具沿45°斜面切开,以中径计算好长度,再加上一个截面尺寸,然后再切另外一头,这是现在比较常用的一个方法。






编织填料的切割和安装

需要注意两个角度

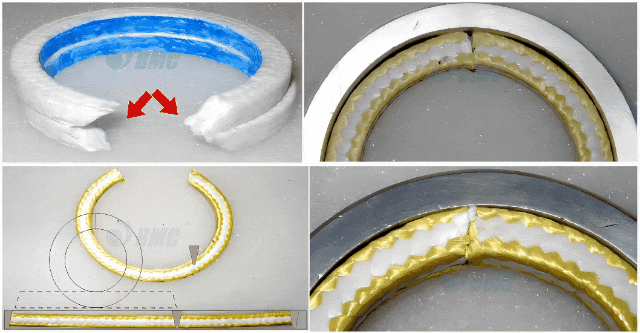

注意:在编织填料切割的时候,在沿45°斜面切割之前,需要先在垂直向先切除9~12°的填料,以避免环形对接后,因为内外周长的不一致而导致的空隙,形成泄漏通道风险。




· 安装 ·

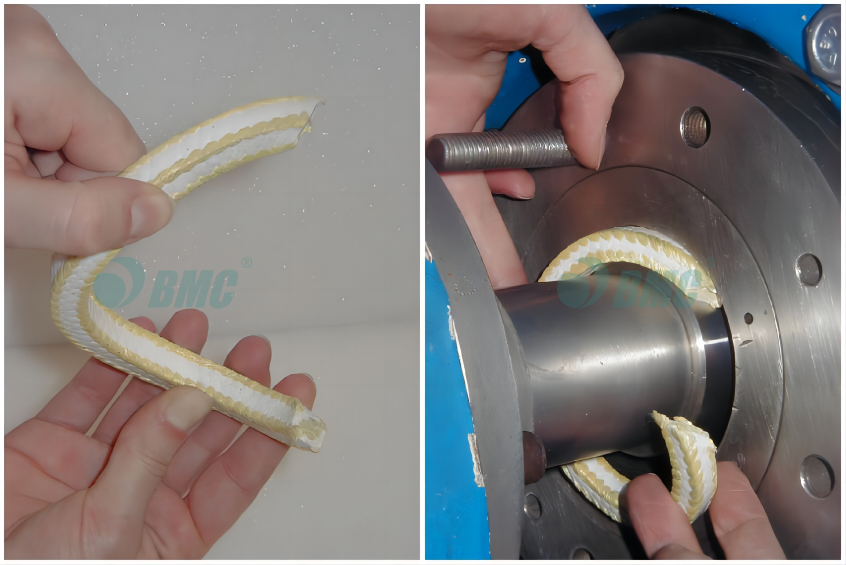

 将切好的填料逐个从切口处套人阀杆上,置于填料函内。检查其和填料函腔是否贴合良好,安装每个环时用填塞工具将其压紧,安装后一个环之前一定要检查前一个环是否已压实和平整。

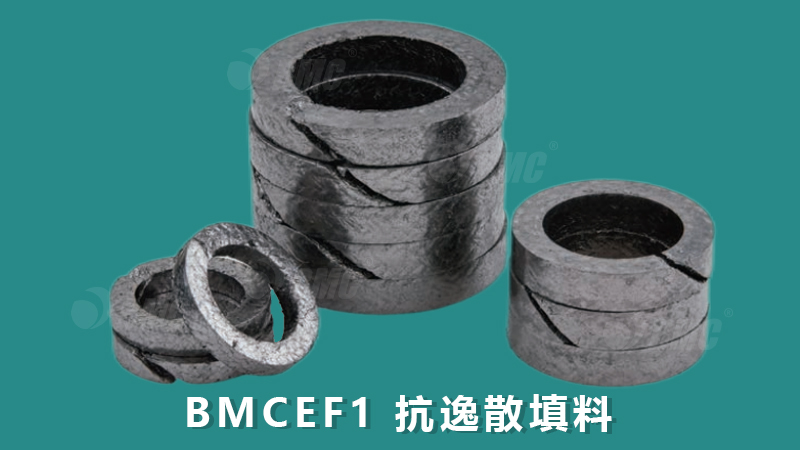

BMCEF1:抗逸散摩擦力小阀门用



环与环之间的接缝应该相互错开,并保持至少90°以上。当所有的环被逐个安装完毕后,放下压盖,使压盖前端与填料环端面接触。










密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会向大家讲述“编织填料安装后的细节”,下期再见啦!
