宝骅密封技术分享 | 阀门填料密封:阀门填料的安装(下)

发布时间:2024-01-02 浏览次数:1586

今天我们来继续讨论编织填料的安装,上一期我们已经向大家详细地介绍了阀门编织填料的切割与安装。







编织填料安装细节



上一集讲述的编织填料切割安装,一般发生在阀门适用现场,而阀门制造厂的填料安装,一般采用压制填料环,无论是采用编织填料压制还是石墨压制环。在安装时,可以采用单道叠加安装,或者整套压入。

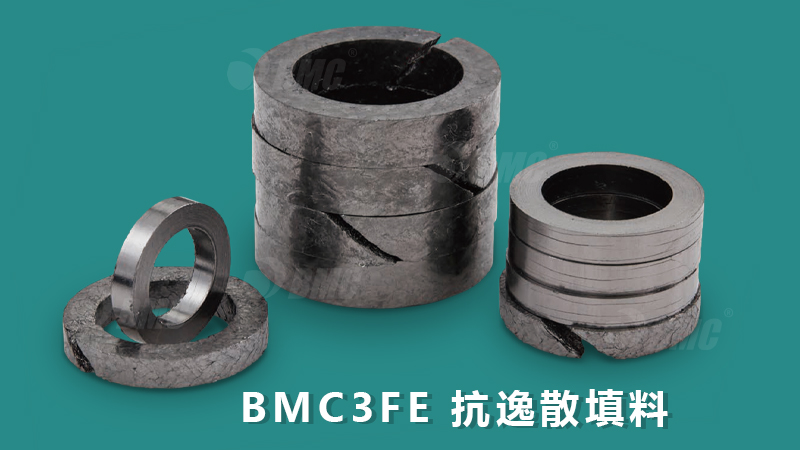

BMC3FE:中间为整体的编织填料压制环,右边为石墨填料环





编织填料环与石墨填料环

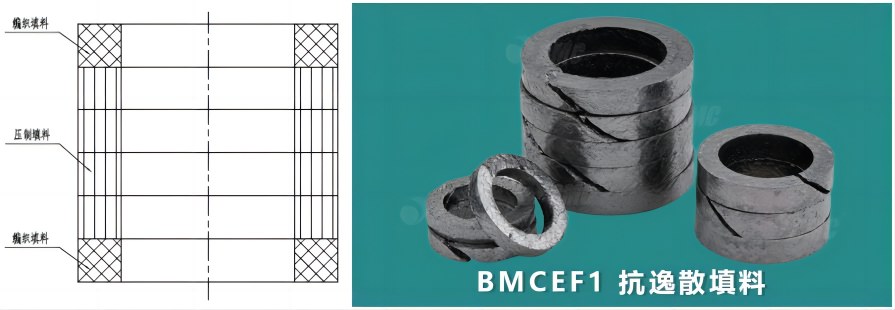

在石墨填料环安装的时候,我们需要在上下两端安装编织填料,起到抗挤出的作用,中间可以用纯石墨压制的填料环。





如上图所示,填料压入填料函以后,接下去要通过这个压盖来压紧这个填料,我们在这个地方一般是有两颗螺栓,通过这样的压盖对填料进行轴向压缩,由此产生径向的密封工作。



加载压紧和阀杆动作


填料加载压紧有几个方法




加载方法一

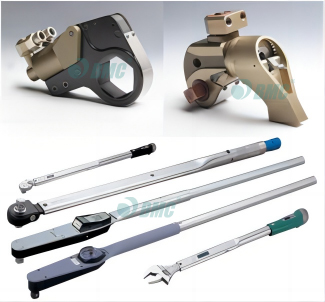

对整个填料组件压缩,如果可能记下压盖螺母的转矩值。将阀杆上下运动5~6次 (最终阀杆处于向下的位置)。每次运动后都要重新将压盖螺母拧紧至原先记录下的转矩值。


加载方法二

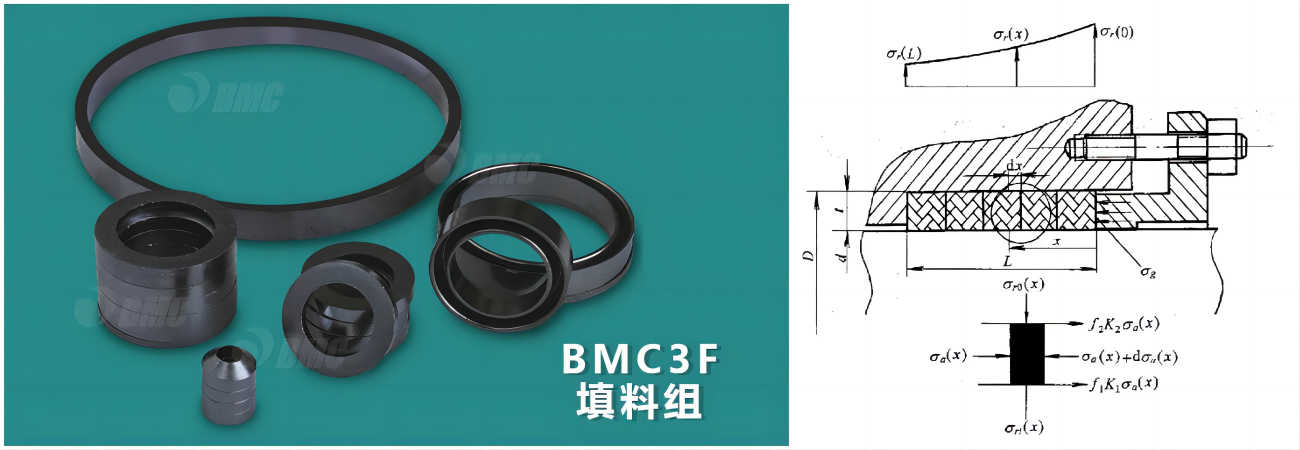

根据我们前面讲的密封填料的应力特征分析,根据介质压力所用填料的基本特性(压缩率、测压系数、摩擦系数),对这个所需要的密封的工作应σg进行计算,然后我们就知道这个总的载荷需要有多大。




将阀杆上下6次(最终阀杆处于向下的位置)。每次运动后都要重新将压盖螺母拧紧至原先记录下的转矩值,这样我们基本完成了安装过程。










密封泄漏  宝骅解决,希望这个系列的知识点能对你有所帮助!如还有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家,下期再见啦!
