在工业密封领域，金属双锥环垫片极为关键。它是如何巧妙地发挥作用，确保设备密封性能的呢？今天就为大家详细讲述。

金属双锥环垫片

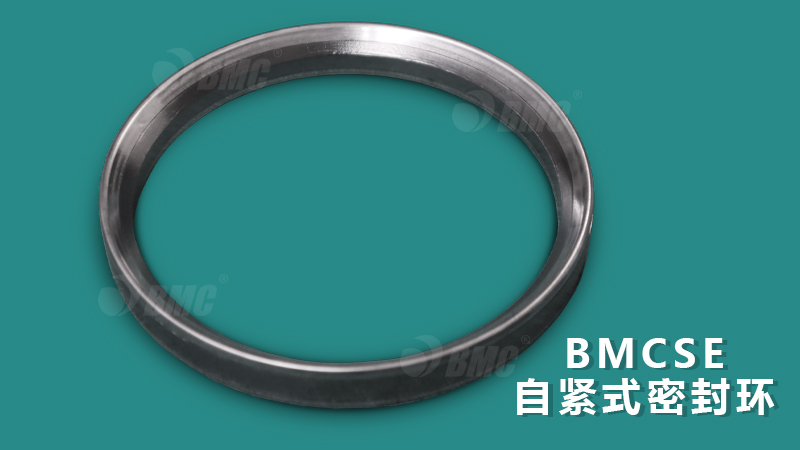

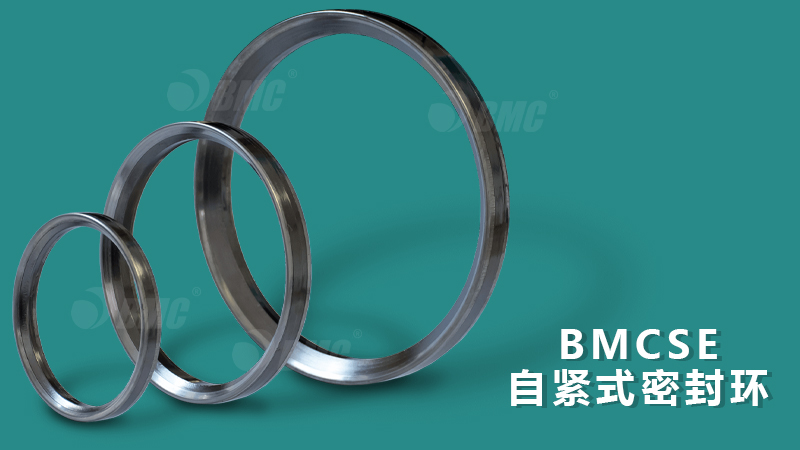

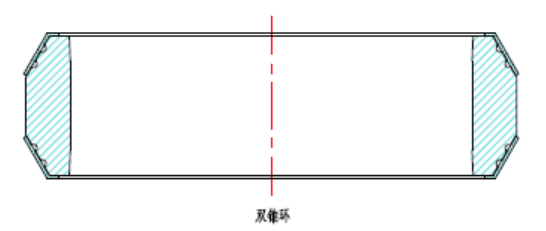

金属双锥环垫片是一种高压密封结构，其密封元件为双锥面金属环，属于径向自紧式密封。

金属双锥环垫片通常采用中等强度的碳钢或不锈钢制造，在30度锥面上覆盖约1毫米厚的软金属层，如退火铝、退火紫铜或不锈钢等。

软金属层的加入既保证了密封面的贴合度，又避免了硬质金属直接接触可能造成的损伤。双锥环通过托架或螺栓固定在端盖上，其内表面与端盖保持适当间隙，确保受压时产生必要的回弹，同时保持结构稳定性。

在实际应用中，金属双锥环垫片的内表面沟槽设计允许介质进入。当主螺栓上紧时，双锥环与端盖紧密贴合。随着介质压力升高，端盖发生微小位移，双锥环依靠自身回弹性和介质压力产生的径向扩张，实现自紧式密封。这种设计使密封应力随介质压力增加而自动增强，确保了密封的可靠性。

BMCSE：具有在介质压力推动下的自紧功能

使用金属双锥环垫片时，需注意以下几点：

1、首先，确保双锥环与端盖之间的间隙适当，既保证回弹空间，又防止失稳；

2、其次，软金属层的选择需考虑介质的腐蚀性和工作温度；

3、最后，安装时应严格按照规范操作，确保各部件正确就位。

BMCSE：楔形截面适用高压密封石化核电阀门

总之，金属双锥环垫片凭借其自紧式密封设计，在高压环境下表现良好。通过合理选材、精确控制间隙和规范安装，可确保其长期稳定运行，广泛应用于高压密封场合。
