宝骅密封技术分享 | 法兰与垫片:法兰和垫片的标准(8)

发布时间:2024-07-01 浏览次数:378

法兰与垫片

法兰和垫片标准



经过前期对公称直径与公称压力的深入探讨,那么今天聚焦于公称直径的公制与英制换算问题展开论述。



公称直径

公制与英制的换算


公称直径(Nominal Diameter)是一个用于描述管道、螺纹和许多其他部件的尺寸的标准术语。它通常用于表示这些部件的大致尺寸,而不是精确的实际尺寸。在机械和工程领域,公称直径是一个至关重要的参数,因为它有助于确保

不同制造商生产的部件能够相互兼容。

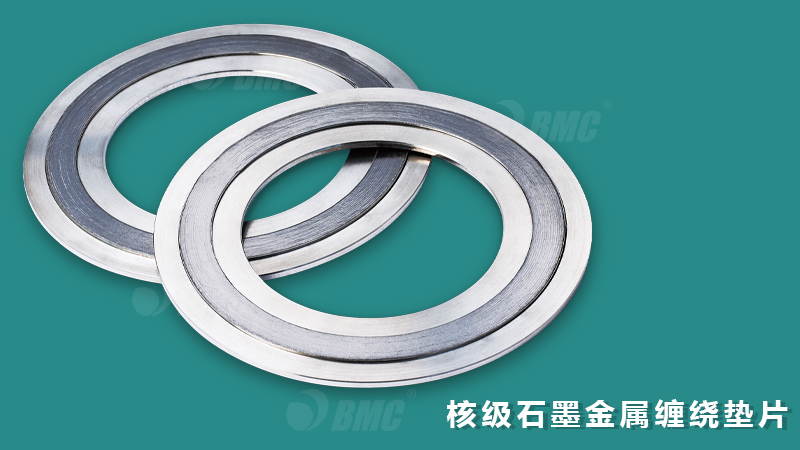

BMC金属缠绕式垫片



公称直径的公制以毫米(mm)为单位,是一种基于十进制的度量衡制度,常用代号为DN。英制则以英寸(inch)为单位,并在其中细分出许多其他单位如英尺(foot)、码(yard)等,常用代号为NPS。

这两种度量体系各有其特点和优势,因此在国际贸易和技术交流中,常常需要进行公称直径的换算。





DN与NPS之间的换算需要注意三个方面:



1DN<100mm(NPS<4“)

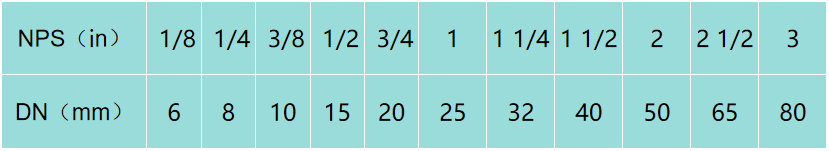

DN<100(NPS<4“)时,遵循表中所有的对应关系,我们知道1英寸分8分,所以1分管为1/8英寸,对应DN6。2分管为1/4英寸,对应DN8等等,它们之间没有严格的换算关系;





2DN≥100mm(NPS≥4“)


DN≥100(NPS≥4“),DN=25*NPS,NPS=DN/25;





3DN~NPS之间的换算不是直接的精确换算关系

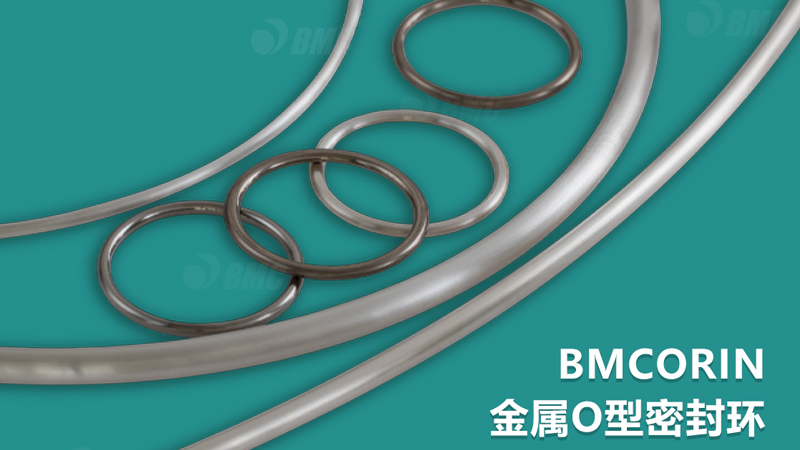

BMC - O型密封环



公称直径的换算除了单位换算外,还需要考虑其他因素,如管道壁厚、材料类型等。这些因素都可能影响管道的实际尺寸和性能。因此,为确保准确性和安全性,建议查阅相关标准手册或咨询专业人士。








密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述法兰和垫片的标准,下期再见啦!
