宝骅密封技术分享 | 法兰与垫片:法兰密封面类型(4)

发布时间:2024-03-18 浏览次数:1794

法兰与垫片

法兰密封面类型




上一期我们已经对突面法兰密封结构、榫/槽面法兰密封结构进行了概述。在本期,我们会继续探讨法兰密封面结构类型。






法兰密封面的结构型式

环连接面法兰密封结构(RJ)

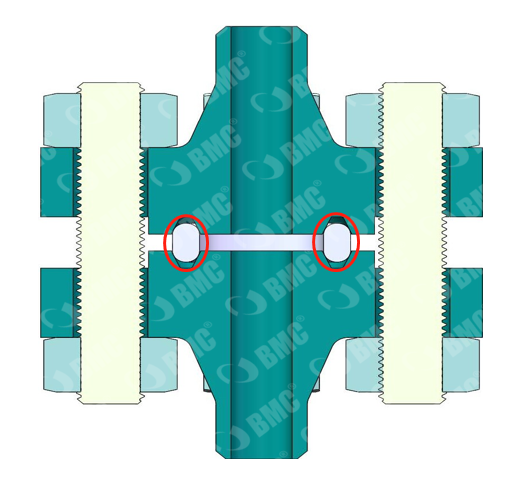

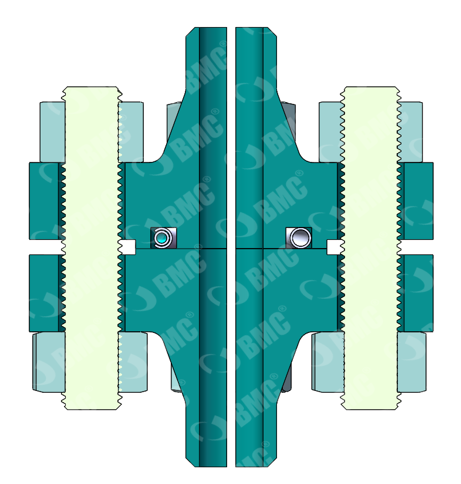

环连接面法兰密封结构(RJ)主要采用线密封形式。(如图所示)法兰上开有菱形槽,其中安装了椭圆垫或八角垫,形成四道线密封。

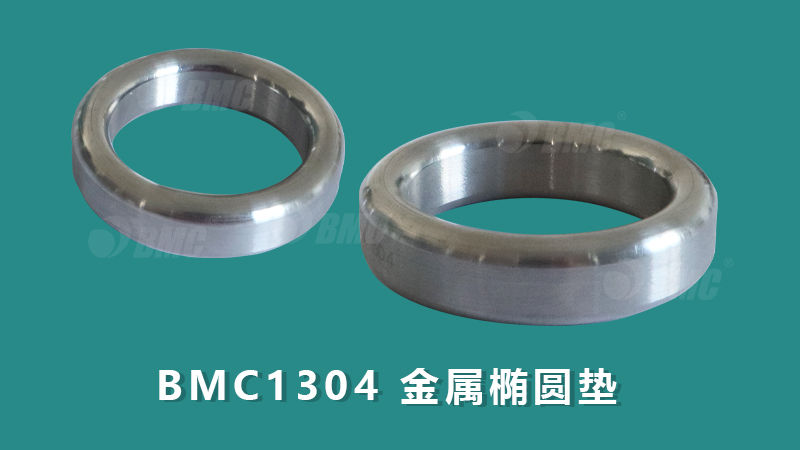

BMC1304:金属椭圆垫

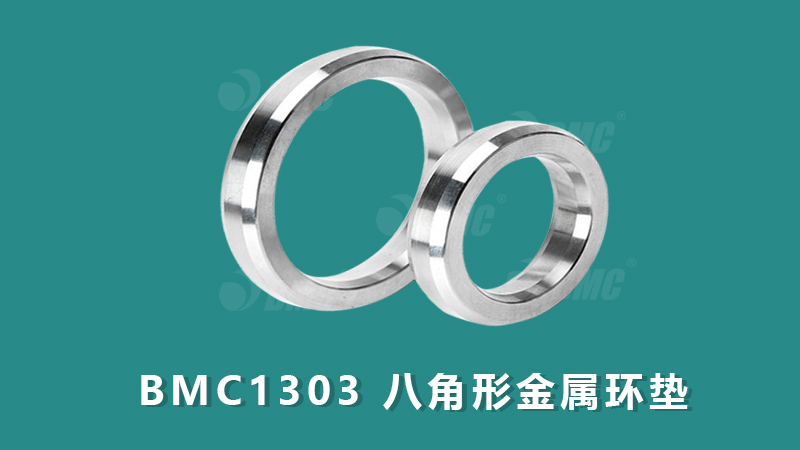

BMC1303:八角形金属环垫




这种结构常用于高温高压环境,但由于金属环垫的压缩性和回弹性有限,所以对温度交变非常敏感。






法兰密封面的结构型式

C型、O型环法兰密封结构






我们来看看C型或O型环法兰密封结构,这种密封结构在一侧法兰上开了密封槽,并放置相应的C型或O型密封环来实现密封效果。槽身与环的线径配合得很好,可以控制压缩量形成对应的线载荷。

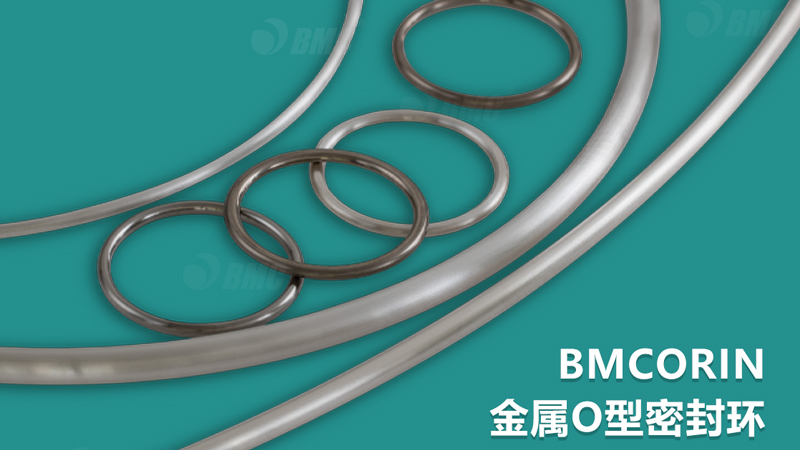

BMC - O型密封环

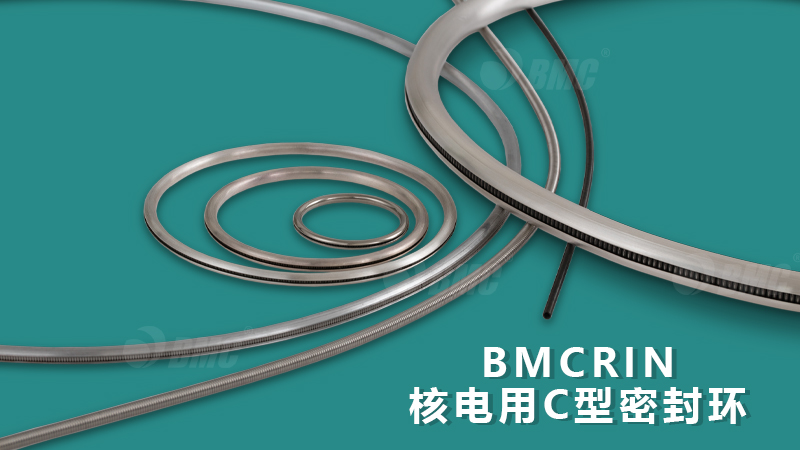

BMC - C型密封环




与八角垫和椭圆垫纯金属环相比,这种密封结构不仅压缩性好,回弹性也强,而且能够耐高温高压,抵抗温度交变。因此,它得到了广泛应用。

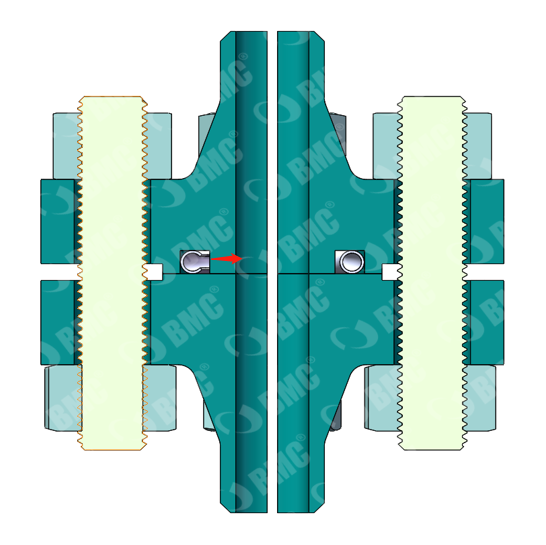

C型密封环的设计使其在面对介质侧有一个开口,当介质压力上升时,这个开口会因为压力的作用而产生额外的密封应力,从而增加密封效果。这种设计允许C型密封环在压力作用下自动调整其密封力度,因此被称为自紧式密封。










密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会为法兰密封面的结构型式做个总结,下期再见啦!
