宝骅密封技术分享 | 法兰与垫片:法兰密封面类型(3)

发布时间:2024-03-11 浏览次数:553

法兰与垫片

法兰密封面类型




上一期我们已经对平面法兰密封结构、凹/凸面法兰密封结构进行了概述。在本期,我们会继续探讨法兰密封面结构类型。




法兰密封面的结构型式

突面法兰密封结构(RF)

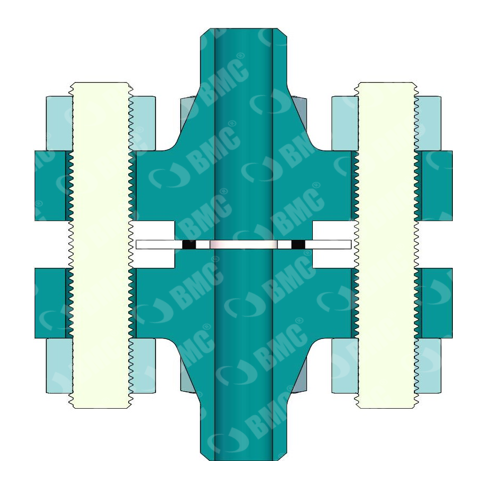

这是突面法兰的密封结构型式(RF)。其特点是在对面一对法兰上都有一个突台,密封面可设置在此突台上。垫片可选用多种类型,如金属缠绕垫包覆垫金属石墨垫片




BMC金属缠绕式垫片




BMCWSG:提供了大口径石墨金属复合垫片解决方案

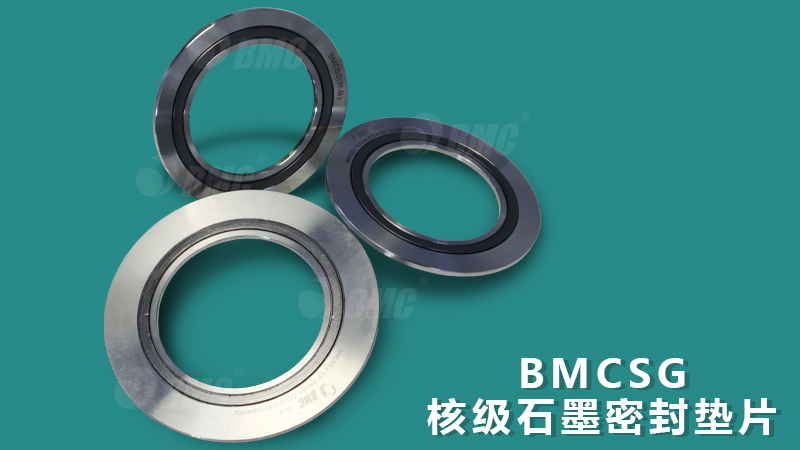

BMCSG:金属+石墨垫片





垫片的外径通常与螺栓内侧接近或接触,以实现垫片安装时的定位。这种法兰密封结构广泛应用于管法兰和设备法兰,尤其适用于中高压应用场景。






法兰密封面的结构型式

/槽面法兰密封结构(TG)




这是榫槽面法兰的密封结构型式(TG),如上图所示,一侧有凸圆,另一侧有凹槽,密封件置于凹槽中。其密封结构能承受比RF法兰结构更高的介质压力,但拆卸时需清理凹槽,相对复杂。由于密封件技术的进步,这种密封结构形式现在应用较少。

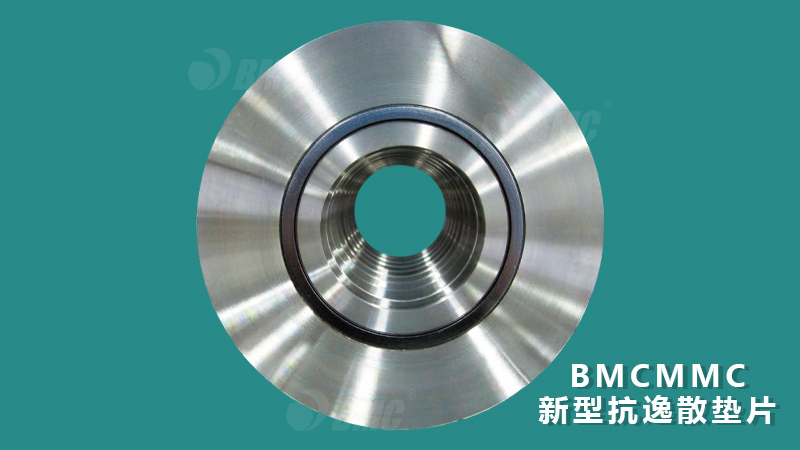

BMCMMC:金属碰金属结构










密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述法兰密封面的结构型式,下期再见啦!
