宝骅密封技术分享 | 法兰与垫片:法兰密封面类型(2)

发布时间:2024-03-04 浏览次数:1052

////

法兰密封面类型

本期,我们将对法兰密封面结构型式进行更为深入的探讨和详细解读。在实际应用中,选择合适的法兰密封面结构型式需要考虑工况、介质、压力、规格和温度等因素,确保法兰连接的安全性和可靠性。




法兰密封面的结构型式

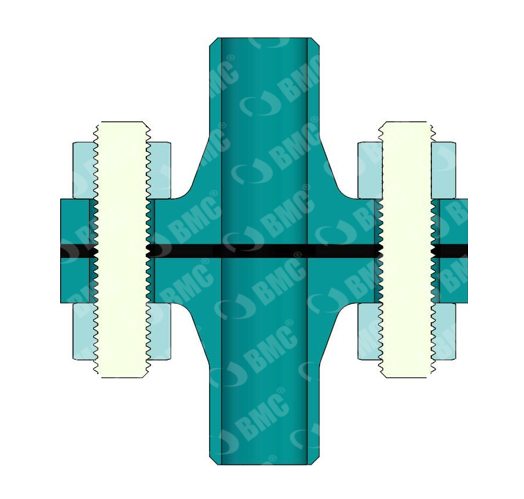

全平面法兰密封结构(FF)




全平面法兰密封面结构(FF)的特征包括以下内容:


密封面特性:这种类型的密封面是平整的,没有任何突起或凹陷,所有密封面都处在同一平面上。这样的结构简化了垫片的安装,因为不需要担心密封面之间的高度差异。


垫片选择:全平面法兰通常采用带有螺栓孔的非金属垫片,这些垫片由软性非金属材料制成,例如橡胶、无石棉橡胶板、PTFE(聚四氟乙烯)等。这些材料能够提供良好的密封性能,尤其适用于压力较低和介质无毒的场合。

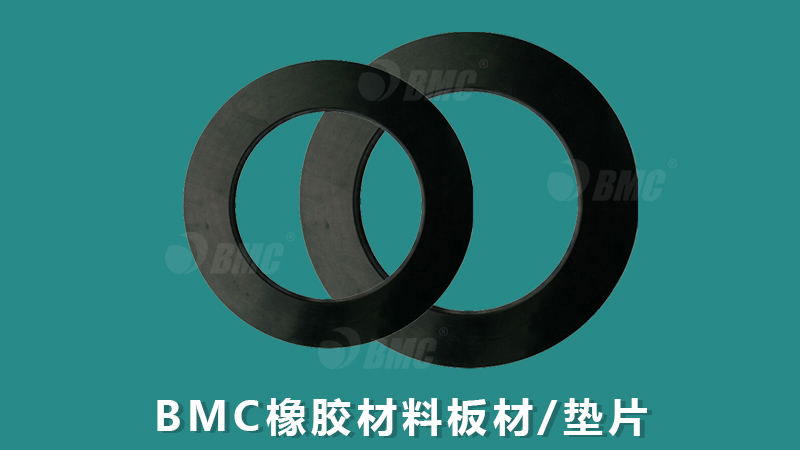

BMC橡胶材料板材/垫片

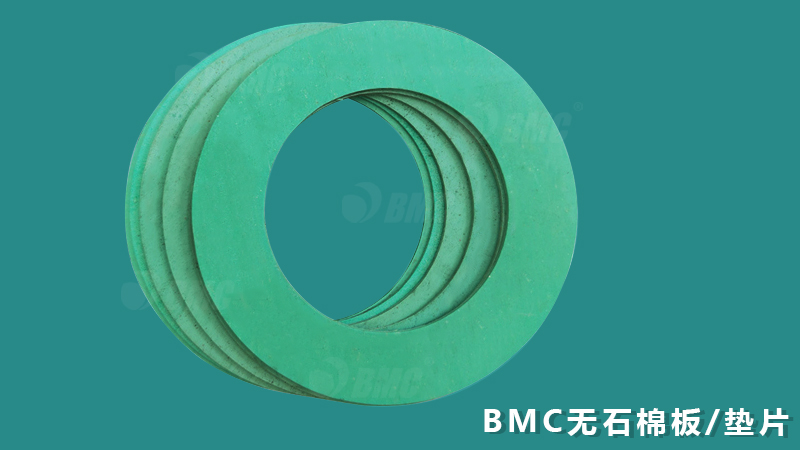

BMC无石棉纤维板材/垫片

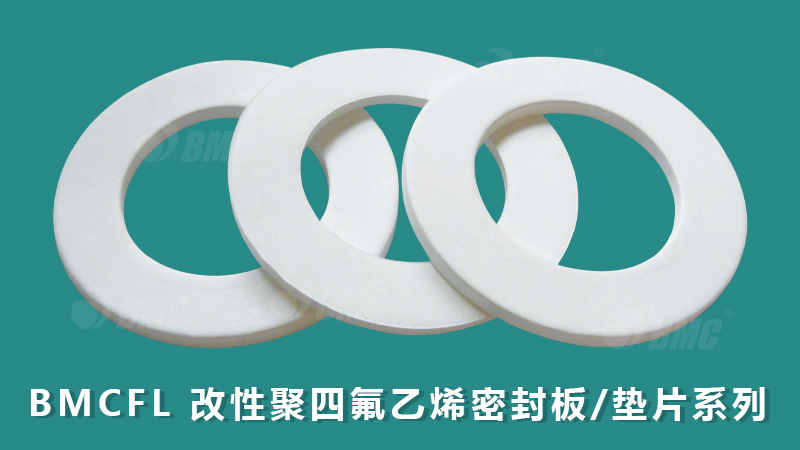

BMC 聚四氟乙烯板材/垫片系列




软性的非金属材料:如橡胶、无石棉橡胶板、PTFE等等,一般适用于较低压的场合。





法兰密封面的结构型式

/凸面法兰密封结构(MFM)




凹凸面法兰密封结构(M/FM)是一种常见的法兰连接方式,它通过凸面与凹面的配合来提高密封效果凹凸面密封结构适用于压力较高的场合,可以采用各种非金属平垫、包覆垫、金属包垫以及基本型或带内环型缠绕垫片等作为密封垫片。

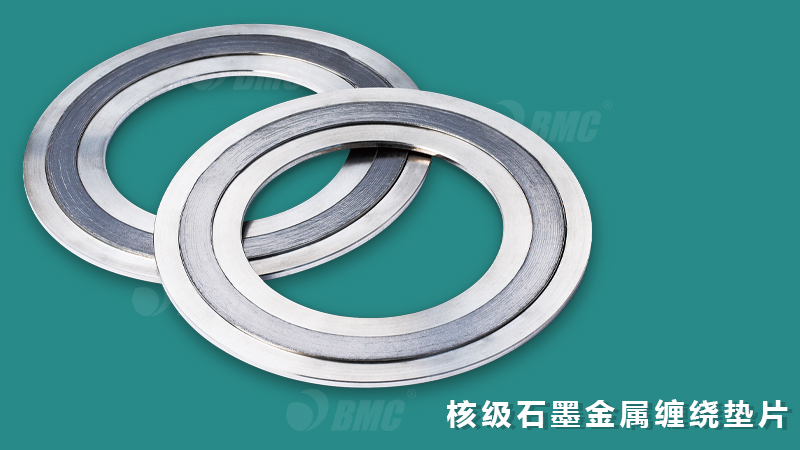

BMC金属缠绕式垫片



通过凸面和凹面的紧密配合,这种结构能够有效地保持密封稳定性,即使在压力波动较大的环境中也能保持良好的性能。








密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述法兰密封面的结构型式,下期再见啦!
