宝骅密封技术分享 | 典型密封使用场景:阀门常用密封形式(5)

发布时间:2024-02-04 浏览次数:1167

典型密封使用场景

阀门常用密封形式


前几期有讲过填料密封体盖法兰密封,今天我们带给大家的是密封应用案例:阀座密封。



阀座密封



阀门的第三种常见的密封叫阀座密封,无论是闸阀、截止阀、蝶阀、球阀等等,都存在阀座密封,那么对于闸阀和截止阀来说,一般它的阀瓣与阀座之间,都会通过堆焊相关的密封材料来实现密封。

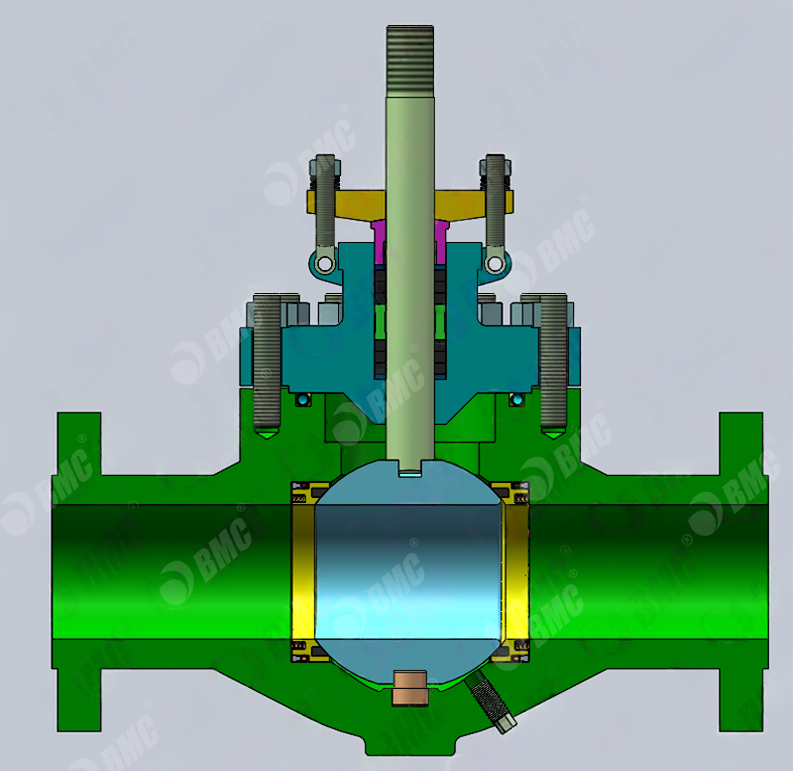

如上图所示,比较特殊的是球阀的阀座密封,它主要有两部分:一部分是阀座与阀芯之间的密封,第二部分是阀座与阀体之间的密封。

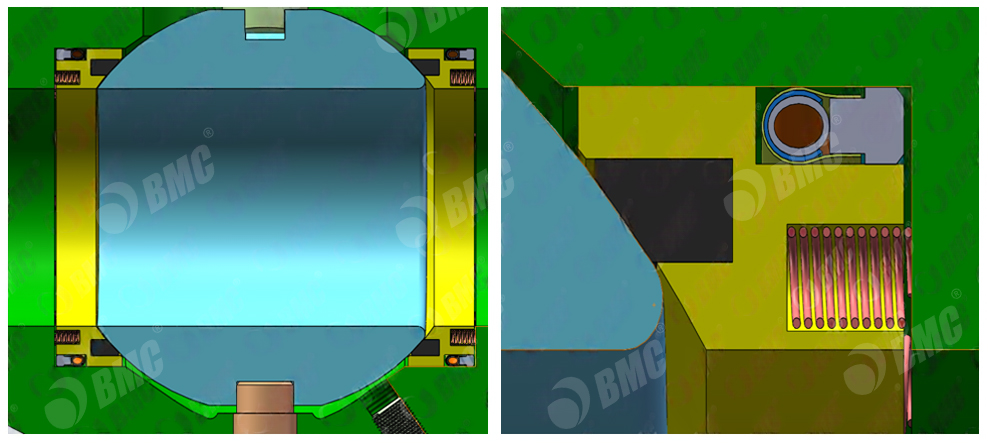

这个地方就是阀芯与阀座之间的密封,密封材料可以由各种高分子材料来实现;也可以在这个阀座和阀座上堆焊一些硬质合金来实现。阀门的密封性能是确保其正常工作的关键因素之一。阀门密封的工作应力可以通过多种方式提供,包括使用弹簧、碟簧以及法兰压紧螺栓等。

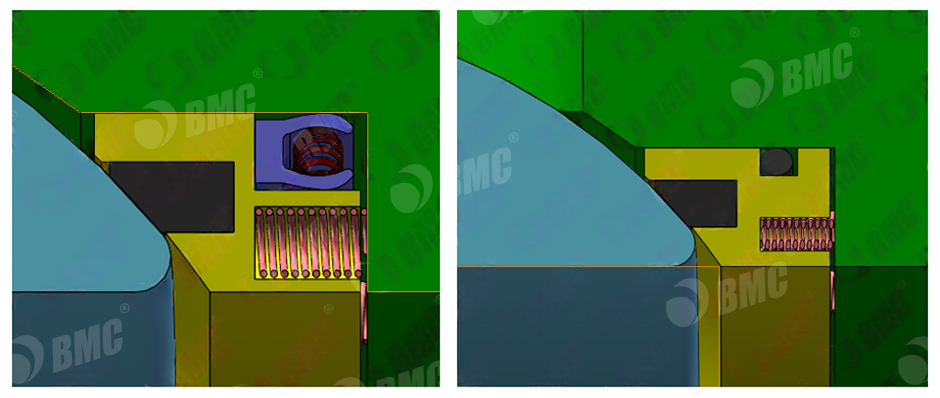

那么对于阀座与阀体之间的密封,我们也可以采用一种金属的C型环来实现。

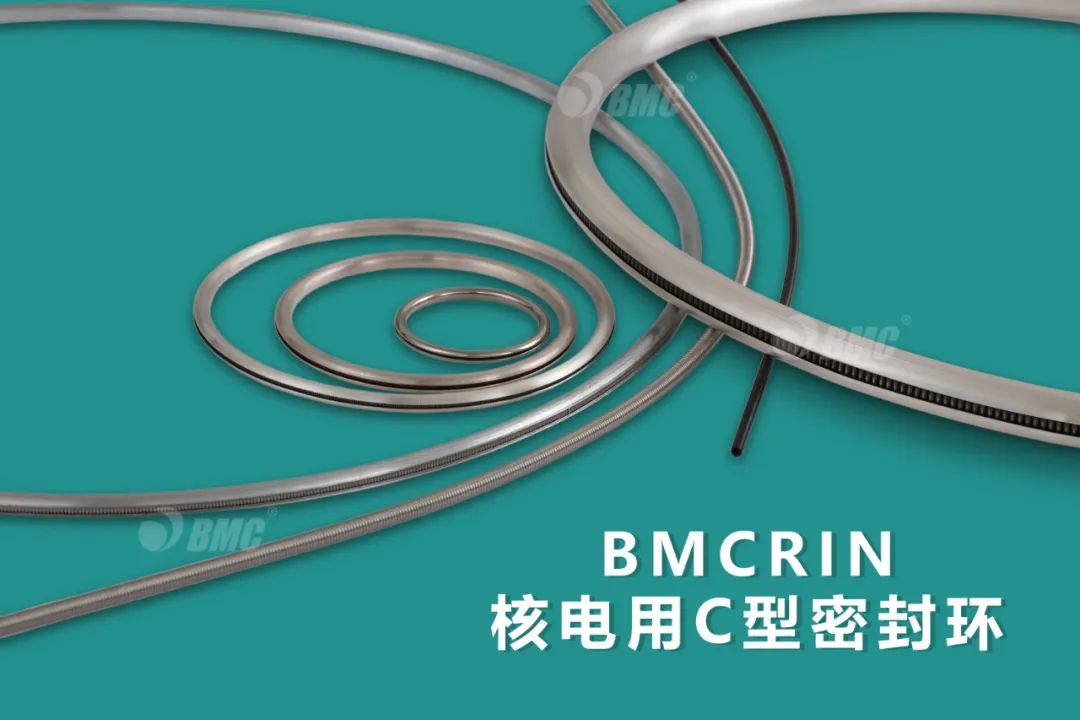

BMC金属C型密封环

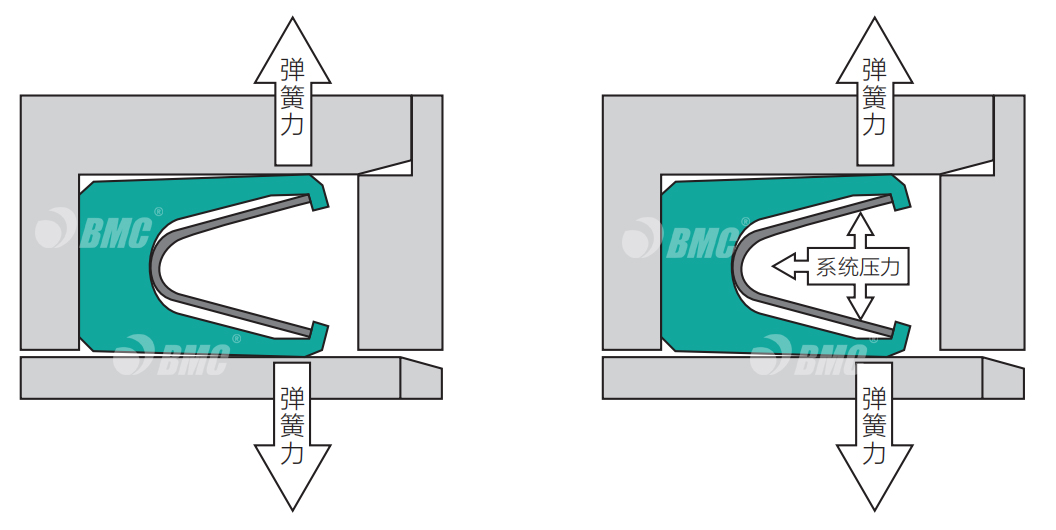

另外阀座与阀体之间的密封,也可以采用弹簧蓄能圈进行密封。弹簧蓄能圈还可以在停机或者需要泄压的时候,会从这个腔体里的压力可以反向泄放到这里来。

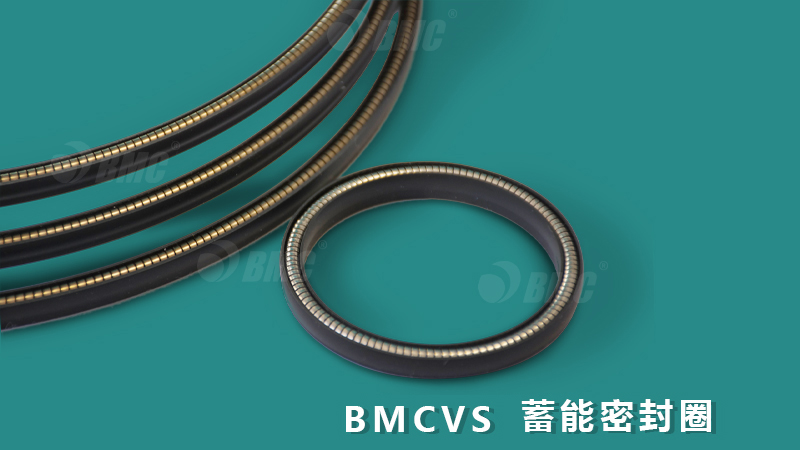

BMCVS 弹簧蓄能圈


弹簧蓄能圈所选用的材料,还是需要根据它的工况条件来确定。





当然我们也可以用橡胶O型圈来做这样的阀座与阀体之间的密封。








密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述阀门常用密封形式,下期再见啦!
