宝骅密封技术分享 | 典型密封使用场景:阀门常用密封形式(4)

发布时间:2024-01-29 浏览次数:1164

典型密封使用场景

阀门常用密封形式



上一期我们向大家讲述了两期的填料密封内容,本期要讲述的是体盖法兰密封。



体盖法兰密封



1体盖法兰密封


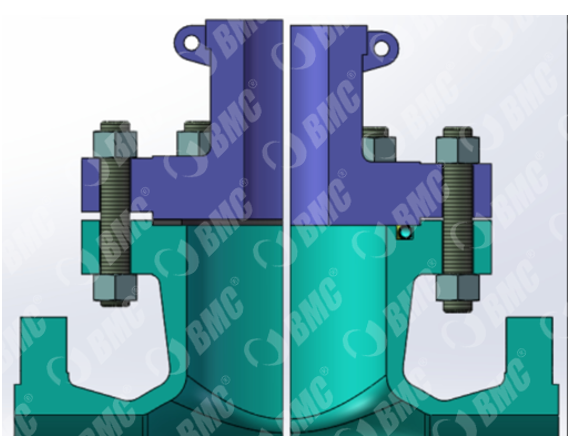

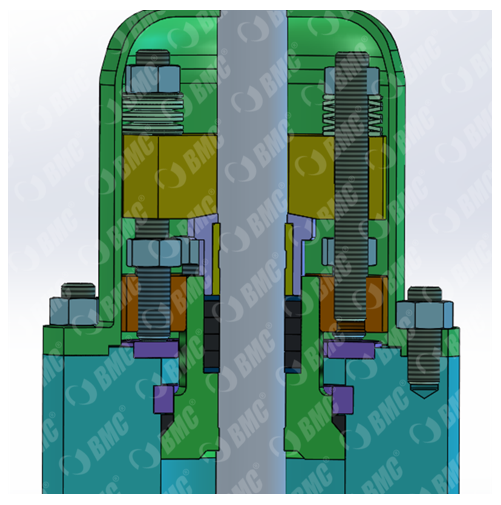

如图所示的位置就是体盖法兰的密封,这种密封形式与常规的强制式法兰密封非常相似。强制式法兰密封通过螺栓的预紧力来保证密封面之间的接触压力,从而达到密封效果。





这种密封方式在高压阀门中尤为重要,因为它能够随着介质压力的提高而增加密封工作应力,从而保持良好的密封性能。





2体盖法兰平面密封


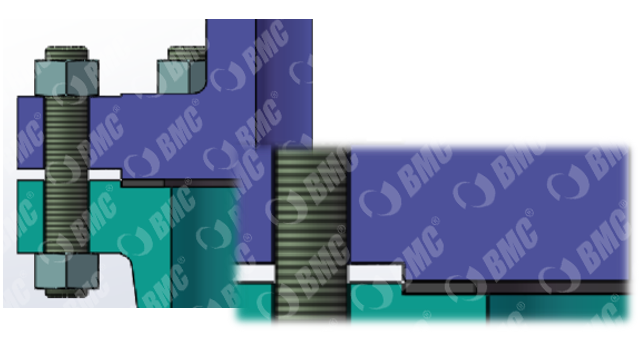

体盖法兰的平面密封通常采用MF法兰形式,这种设计中阀体上使用凹面法兰(FM),而阀盖上则采用凸面法兰(M)





在实际应用中,凹面(FM)和凸面(M)的结合提供了良好的密封性能,尤其是在高压环境下。




BMC缠绕垫:耐高温回弹性能好


凹面(FM)能够更好地容纳垫片,而凸面(M)则能够提供必要的压力来保证密封效果。这种结构的设计使得即使在介质压力变化的情况下,密封性能也能够保持稳定。

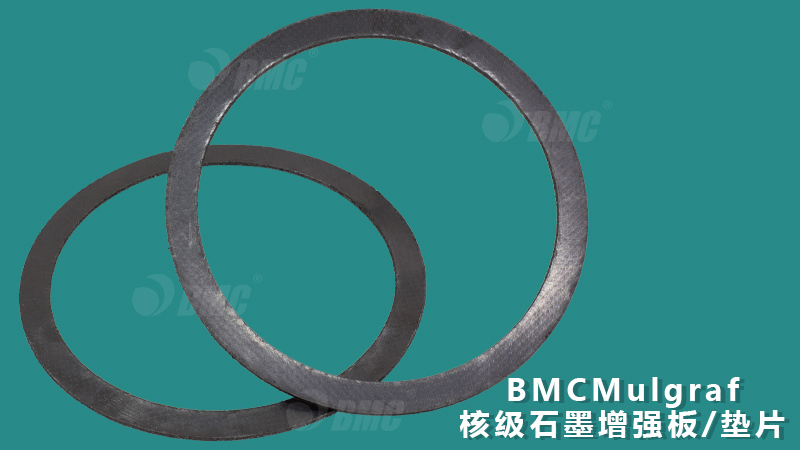

BMC石墨垫:耐高温极优抗挤压性



体盖法兰的平面密封采用(MF)法兰形式时,常用的密封垫片包括金属缠绕垫、波齿垫、纯石墨垫以及石墨加强垫等。这些密封垫片的选择取决于工作条件、介质特性、压力和温度等级。







3体盖法兰线密封

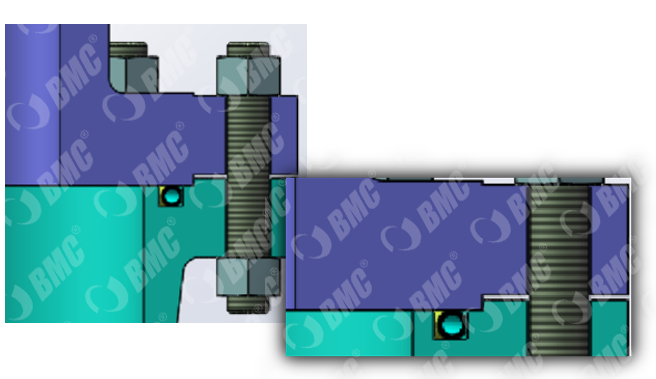

当然我们这个体盖法兰,也可以采用各种线密封,比如说C型密封环O型密封环,采用这样的结构形式最大的优点。




C型密封环  O型密封环


不仅提高了密封的紧密度,还通过减小径向尺寸降低了法兰的重量,使得阀门设计更加紧凑和轻便。这种设计优化了阀门的结构,提高了其在不同工况下的性能和可靠性。




4体盖法兰自紧密封


体盖法兰还有一种形式叫自紧密封,这个类似于伍德式密封的密封环,之前一般会采用软金属。




但是随着密封技术的提高和进步,越来越多的密封环采用这样,截面为梯形的自紧式石墨密封环。

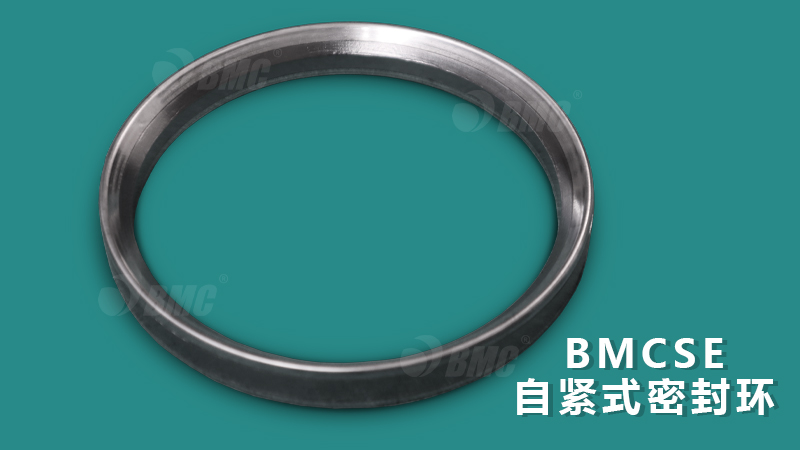

BMCSE:具有在介质压力推动下的自紧功能,适合高压密封



这种密封环在介质压力的推进下,以及初始螺栓载荷的初始预紧作用下,随着介质压力的提高,它的密封工作应力也会提高,这个主要是对于些高压的阀门。










密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述阀门常用密封形式,下期再见啦!
