宝骅密封技术分享 | 典型密封使用场景:阀门常用密封形式(1)

发布时间:2024-01-08 浏览次数:1217




典型密封使用场景

阀门常用密封形式



今天我们讲密封应用案例,阀门常用密封形式,在流程工业中阀门起着重要的作用。



阀门类型




闸阀

闸阀(Gate valve):具有口径范围广,可使用材料种类多,压力、温度支持范围广的特征。




截止阀

截止阀(Globe valve):由于其外形呈球形,因此也被称为Globe阀,相比闸阀,其开闭时间短,可通过改变阀芯形状来改变其流动特性。





球阀

球阀(Ball valve):是一种操作性强,用途广泛,根据材料、口径,可对其进行多种分类。它的开启与闸阀、截止阀相比,一个是往下往上提升关闭,球阀是通过旋转90度角实现开启和关闭。





蝶阀

蝶阀(Butterfly valve):其面间距窄,体积小,结构简单,安装配管作业也相对简单,它跟球阀一样也是90度开启关闭。





止回阀

止回阀(Check valve):是一种具有保持流体流向为固定方向,防止倒流功能的阀门。





调节阀

调节阀(Control Valve):调节介质流量的阀门,一般而言,它是在流程工业中起调节的作用,常用的调节法它不具备关闭功能。





安全阀

安全阀(Safety Relief Valve):是一种超压泄放阀门,有多种形式的阀门

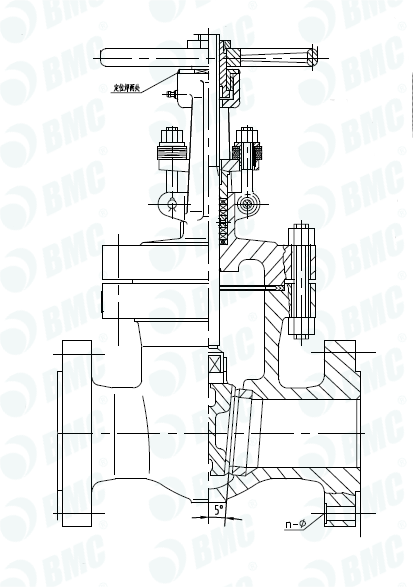

在阀门中间的密封件起着非常重要的作用,我们以闸阀为例来讲:




1阀杆填料密封

阀杆填料,就是保证阀杆与填料函之间产形成密封。



BMCEF1:抗逸散抗挤出阀门用填料


2体盖法兰密封

所谓体盖法兰密封,也就是阀体与阀盖之间的密封。

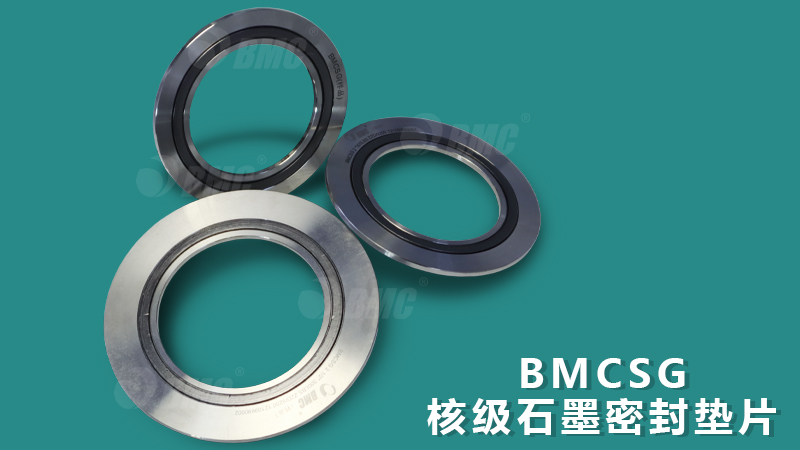

BMCSG:设备法兰用核级石墨垫片


3阀座密封

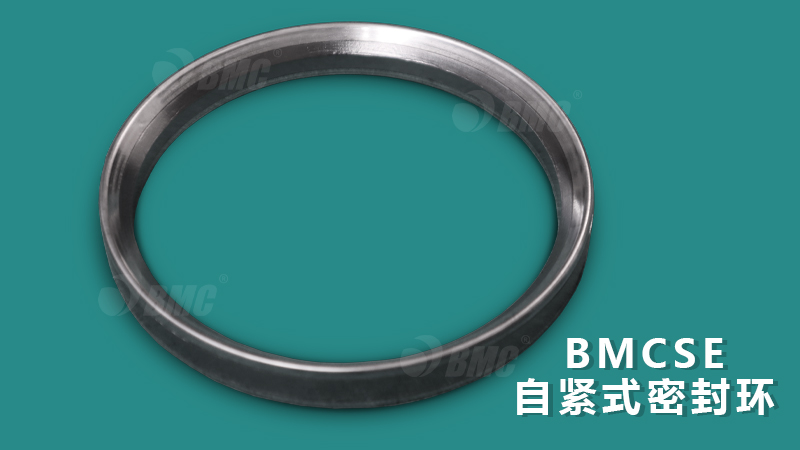

BMCSE:具有在介质压力推动下的自紧功能,适合高压密封




4接管法兰密封

接管法兰的密封,如果这个接管的阀门是采用焊接方式,那也就不存在密封。

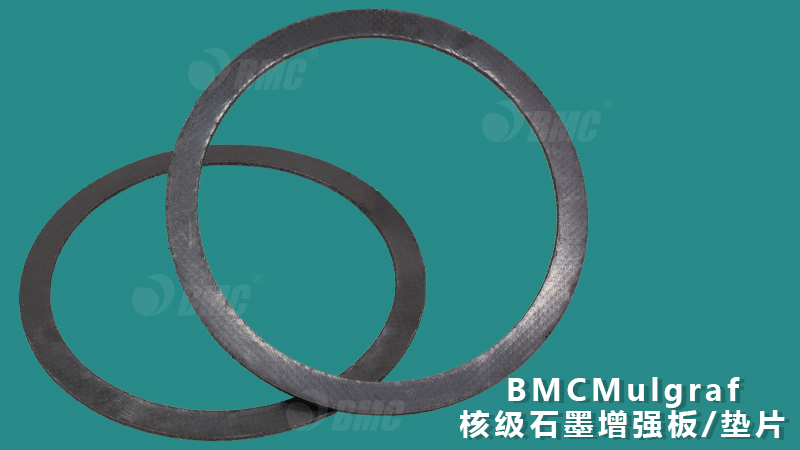

BMCMulgraf:耐高温极优抗挤压性




一般而言,阀杆填料密封跟体盖法兰密封,以及接管法兰密封,它一旦出现泄漏是会泄漏到大气,叫外泄漏;而阀座密封是为内泄漏的通道,比如说阀座密封出了问题,就会导致内漏,以上这些也是阀门现在所面临的常见问题。











密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述阀门常用密封形式,下期再见啦!
