宝骅密封技术分享 | 垫片力学性能:压缩性和回弹性的形态图

发布时间:2023-11-27 浏览次数:1292

今天我们来讨论垫片的力学行为性能,压缩性和回弹性,上一集我们已经讲述了垫片压缩回弹的测试过程,以及压缩率回弹率来表示的图表公式,这一次我们开始讲述压缩性与回弹性的形态图



压缩性与回弹性的形态



常用垫片(材料)的压缩率和回弹率

不同材料和结构形式的垫片的压缩率和回弹率,都不相同,压缩率通常是一个范围,请看下方垫片材料的参考数值:




(图片:垫片材料的参考数值


它们还受到温度、厚度和垫片应力等的影响。因此,试验标准中通常按照规定厚度和垫片应力在室温测得,但对于一些特殊的应用场景,还需要做高温下的测试。

采用不同的试验方法,其测试数据会不同,比如采用ASTM F36 或GB/T12622 A 压头法与GB/T12622  B 采用垫片方法,所以,在比较这些测试值的时候,需要明确所使用的测试方法。






压缩-回弹曲线 形态



1、数值大小

对垫片的压缩-回弹性首先要评价其数值大小,一般而言压缩率和回弹率数值是相互制约的,真正需要评价的是回弹量,即初始厚度与压缩率和回弹率的三者乘积。

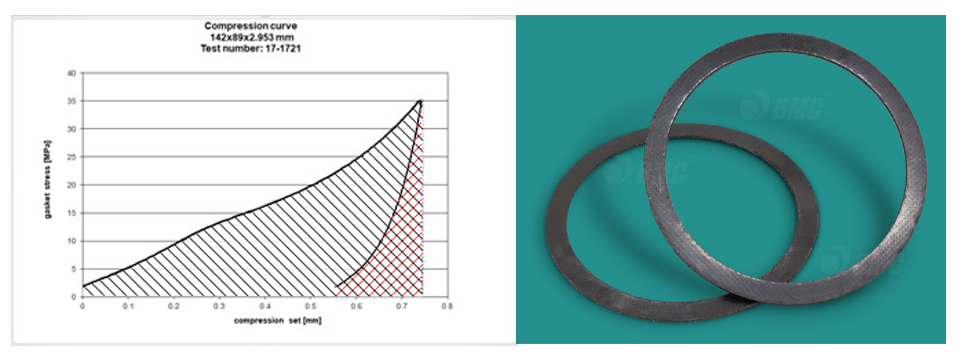

BMC柔性石墨垫片

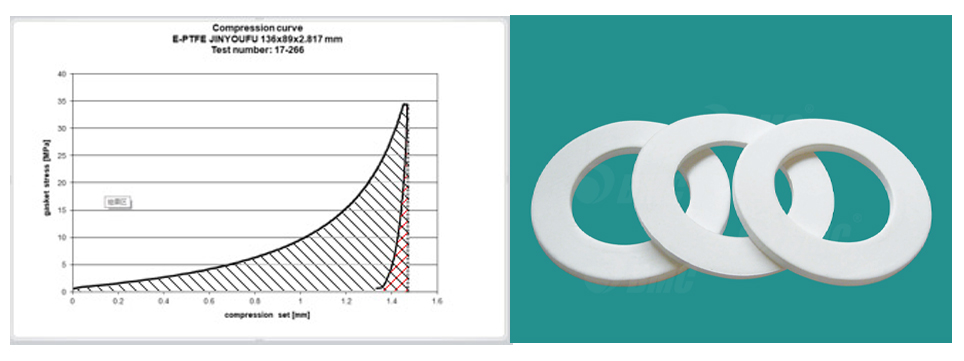

PTFE垫片


2、曲线斜

第二,还要从不同形状的压缩-回弹曲线,特别是卸载部分回复曲线的斜率观察,这一斜率越大,垫片的弹性补偿能力越大,垫片应力的损失越小,即越容易适应载荷的循环作用或密封的稳定性越好。

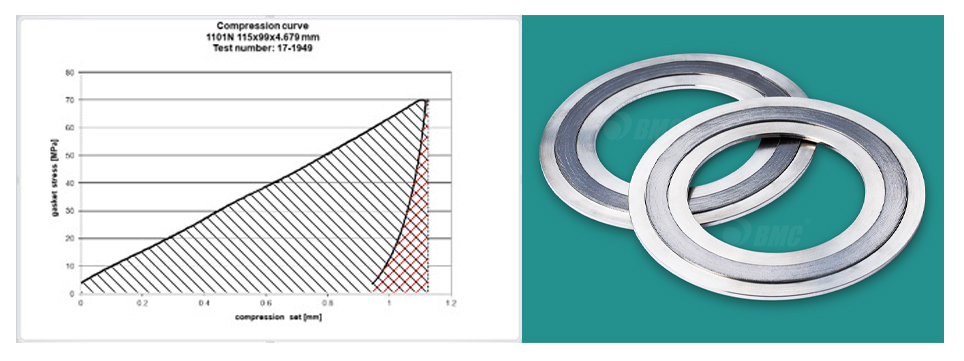

BMC金属缠绕垫片


3、曲线所含面积

第三,实际压缩-回弹曲线图中压缩曲线下的面积代表压缩垫片所做的全部功将以弹性应变能贮存于垫片中,该面积越大则表明垫片弹性补偿的潜力越大,而回弹曲线下的面积则是垫片卸载时释放出来的弹性应变能,显然曲线包围部分的面积代表了垫片的刚性大小。因此在评价垫片的压缩性和回弹性时,不但要求合适的压缩性和最大的回弹率,还要求有最佳形状的压缩-回弹曲线。

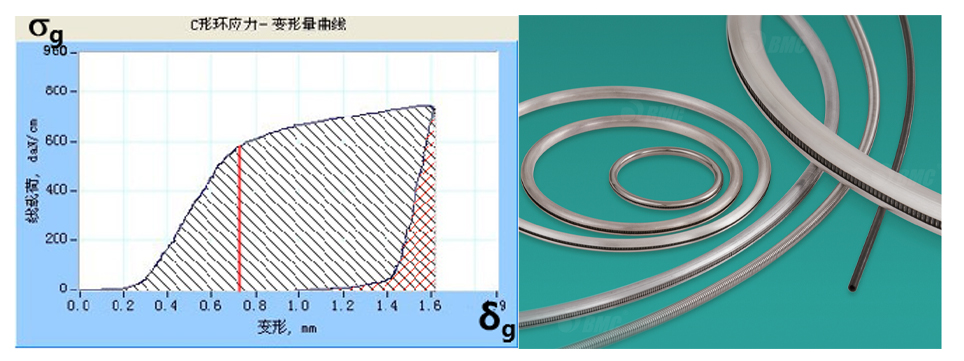

C环





密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家,下期再见啦!
