密封技术分享 | 垫片力学性能:压溃强度

发布时间:2023-09-25 浏览次数:2762

#垫片的力学行为性能#

压溃强度



什么是压溃强度



垫片应力越大,泄漏将越少。但是垫片应力太大时,垫片将会被压溃,也可能压缩时已经碎裂。因此若测试压缩垫片的全过程,总会有发生压溃的极限载荷,即为垫片的压溃(缩)强度。

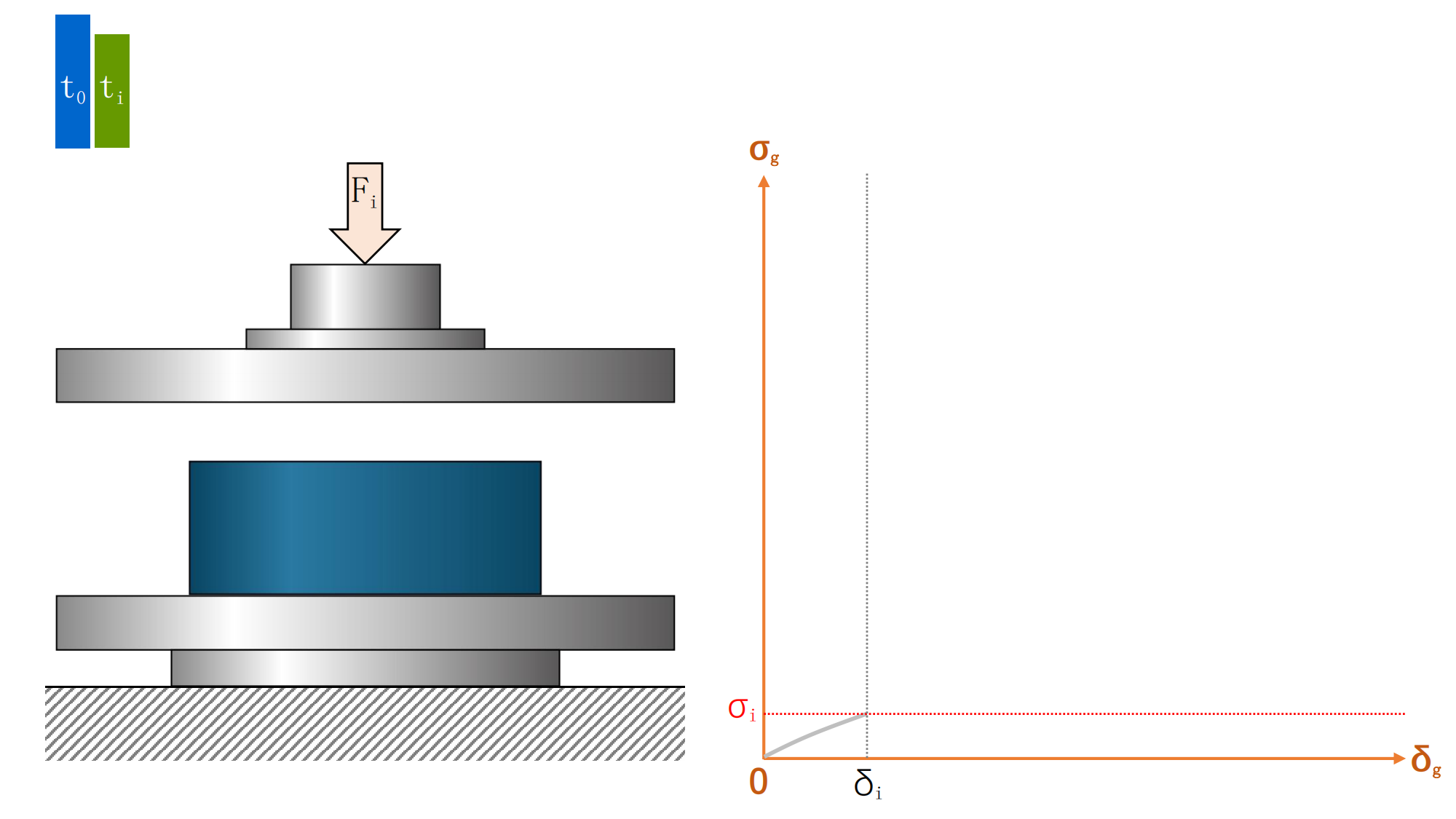

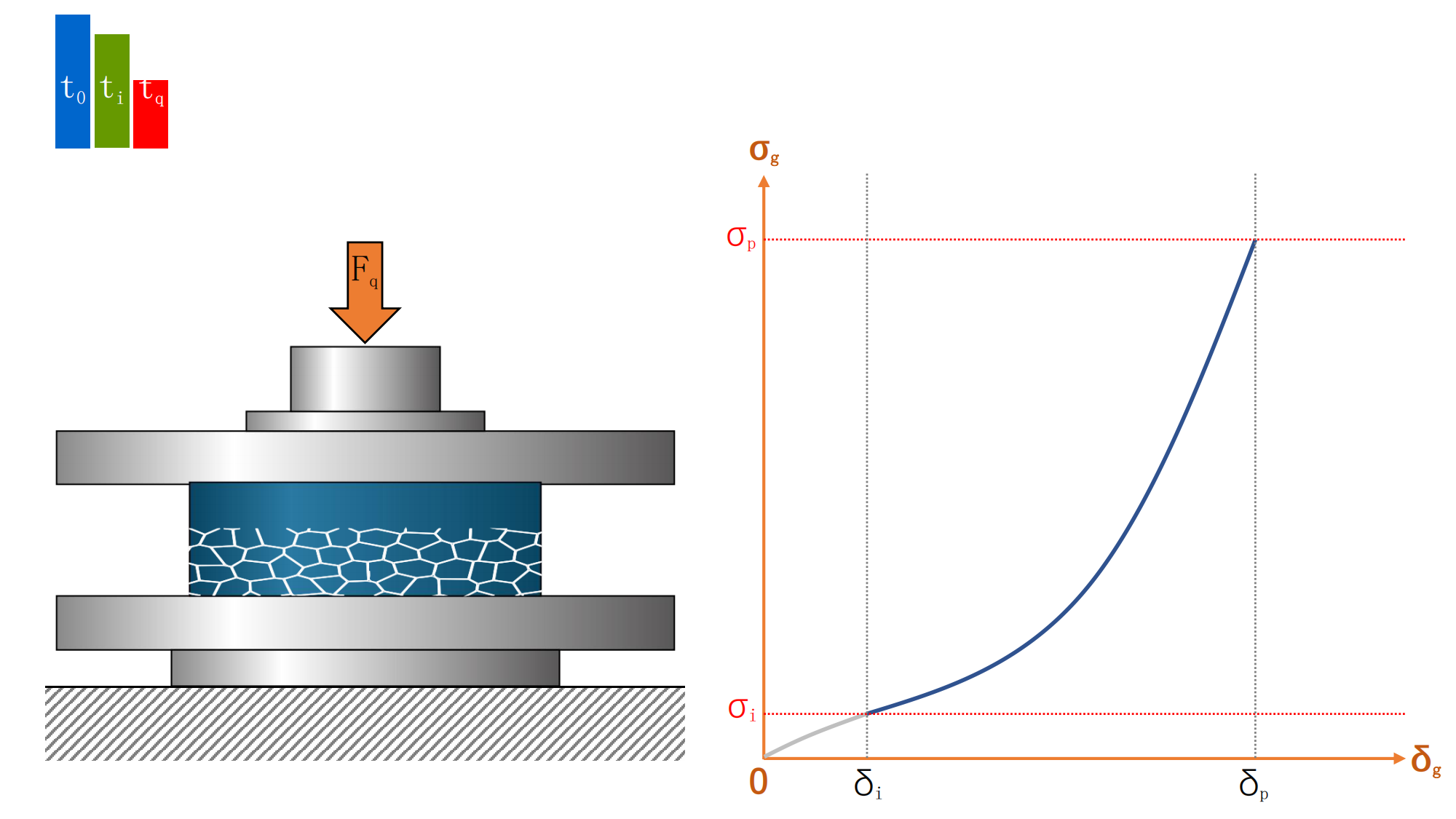

在测试压缩回弹性时,设定目标载荷值,但测试压溃强度时,将不再设定目标试验载荷,不断加载。

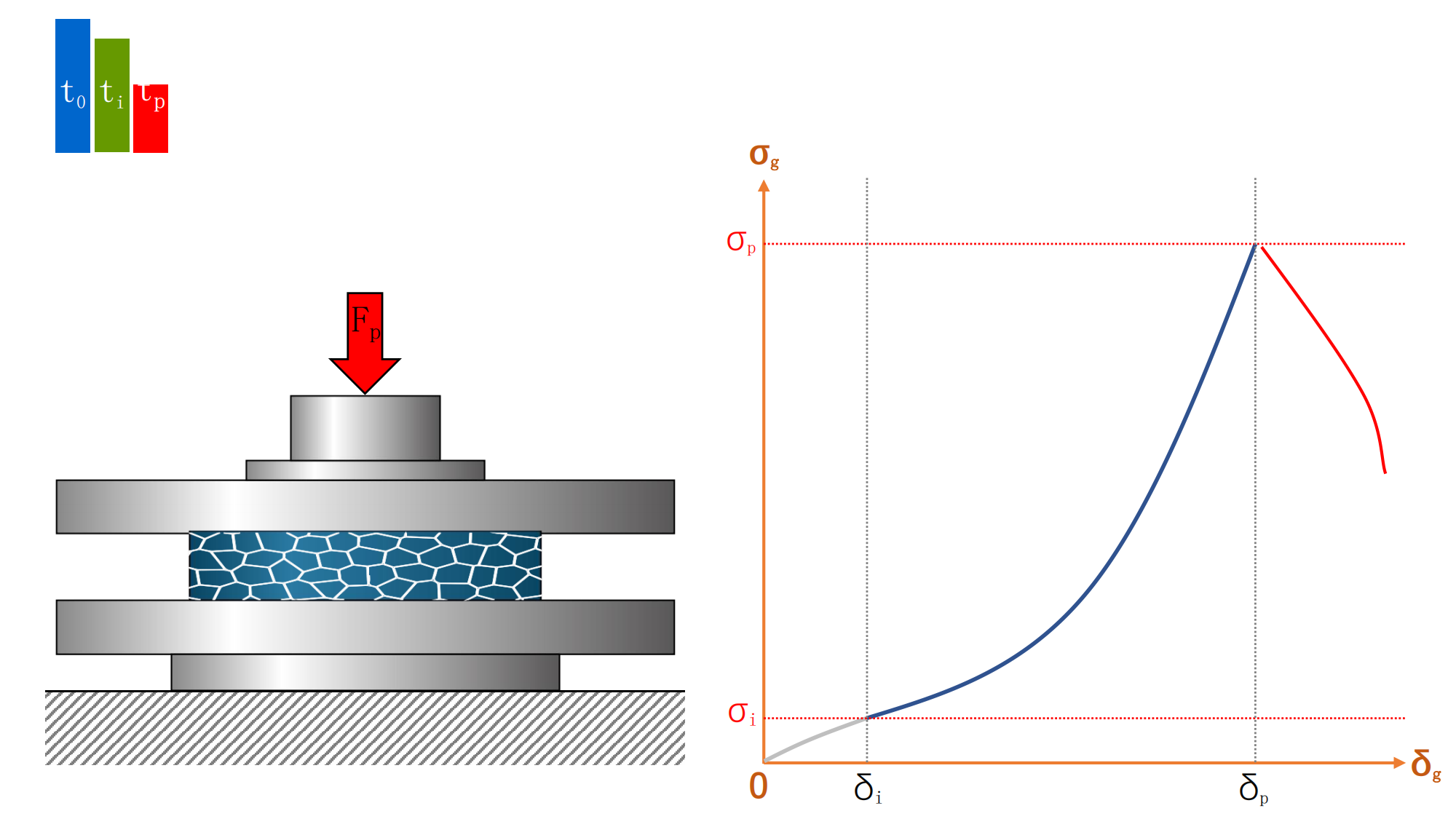

直至出现载荷突然下降,或下降拐点,此时垫片被压溃,对应的Fp或σp即为压溃强度。






压溃强度的关联因素



1 垫片厚度



比如1.5mm厚的纤维增强橡胶板室温的压缩强度为110MPa,而3mm厚的纤维增强橡胶板仅60MPa;上述材料的垫片300℃时的压缩强度分别是72MPa和38MPa。



2 工作(或试验)温度

不同构造材料和形式的垫片的压缩强度自然也不一样,如与上述同样厚度和温度的橡胶粘结非石棉纤维(芳纶纤维)板,300℃时的压溃强度为:厚度1.5mm 45MPa,厚度3mm 30MPa。又如金属材料比纤维类增强橡胶板材压溃强度大得多,同样316L制成的椭圆垫比O形环压溃强度大。

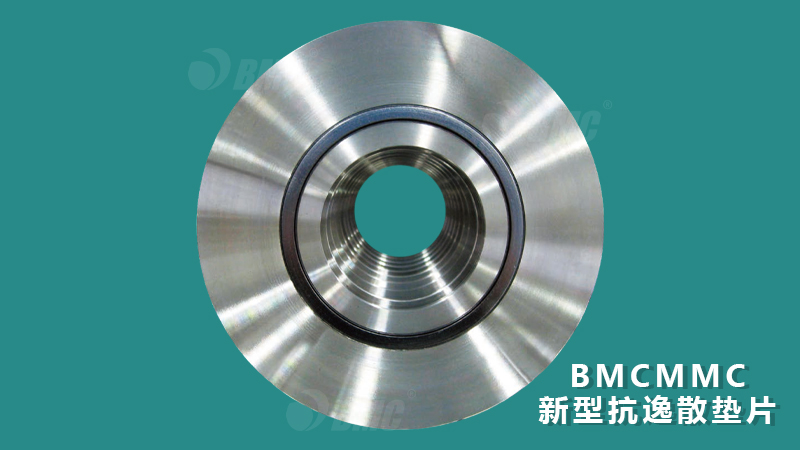

BMCMMC垫片:在金属的抗压强度范围内,垫片不压溃)

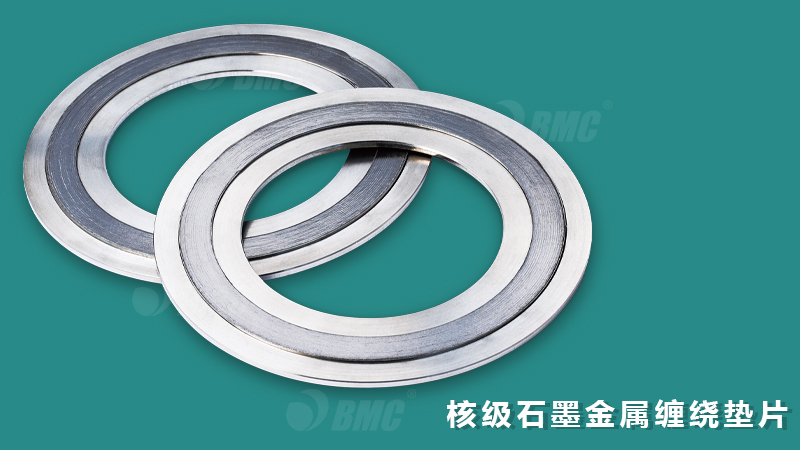

BMC核级石墨金属缠绕垫




限制外环,在金属的抗压强度范围内,永不压溃。




3 材料本身特性



在高温下测得的压溃强度也有称热压溃强度。






 总结


在实际工程应用中,由于在初始安装时,必须克服介质压力形成的轴向推力,因此,这部分的载荷在安装阶段均作用于密封垫片,此时,有可能垫片处于过载状态,甚至被压溃。因此,合理确定垫片应力范围时确保垫片不被压溃,保证密封有效的重要条件。


垫片的密封应力(=总的螺栓载荷力/垫片的压缩面积)


法兰接头密封设计/选用的关键性能参数。为了保证安全使用、控制泄漏,垫片必须正确选用设计、保证质量、正确地安装,在任何工况条件下法兰密封面和垫片接触表面之间应具有足够的压紧应力。








密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家,我们下期再见!
