法兰与垫片小结^✦

在工业管道连接中，法兰扮演着至关重要的角色。从第18集到第21集的内容，我们简单地梳理了法兰的基础知识，为正确选择和应用打下了坚实基础。

法兰的结构与类型

核心结构形式

法兰并非千篇一律，根据连接方式和应用需求，主要分为焊接型（如板式平焊、带颈对焊、带颈承插焊、整体法兰/长高颈法兰）和非焊接型（如带颈松套法兰、螺纹法兰）。

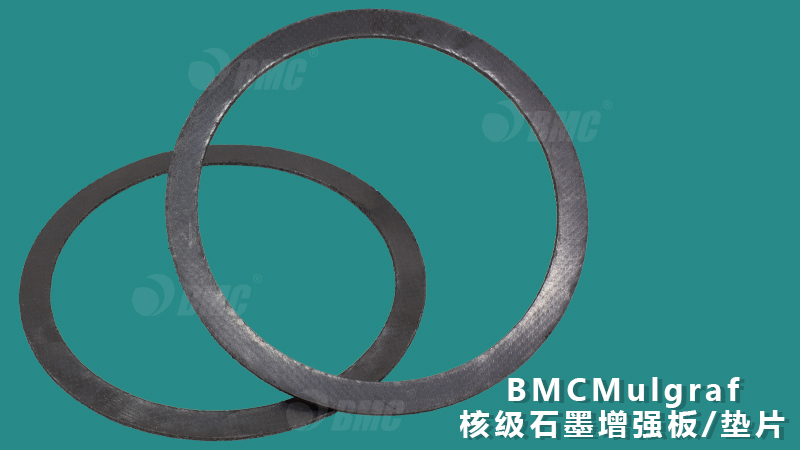

BMCMulgraf：耐介质性好，适用范围广

适用性

每种法兰结构都有其特定的适用场景。例如，带颈对焊法兰常用于高压高温工况，带颈平焊法兰适用于中低压，松套法兰方便安装拆卸，螺纹法兰则适用于较小口径的特殊场合。选择时需综合考虑压力、温度、介质特性等因素。

密封面

连接的关键接口

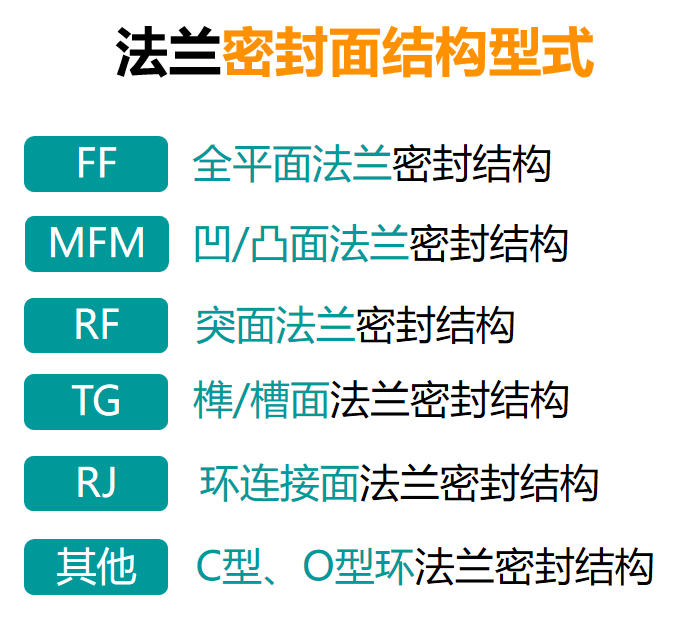

法兰密封面堪称“防漏第一道防线”，不同形式对应不同工况需求。法兰的密封效果取决于其密封面形式，常见类型如下：

FF 全平面

配合全平面垫片，一般适用于较低压的场合。

MFM 凹 / 凸面

凹凸槽配对使用，垫片嵌入凹槽不易挤出，在阀门的体盖阀栏中得到广泛的应用。

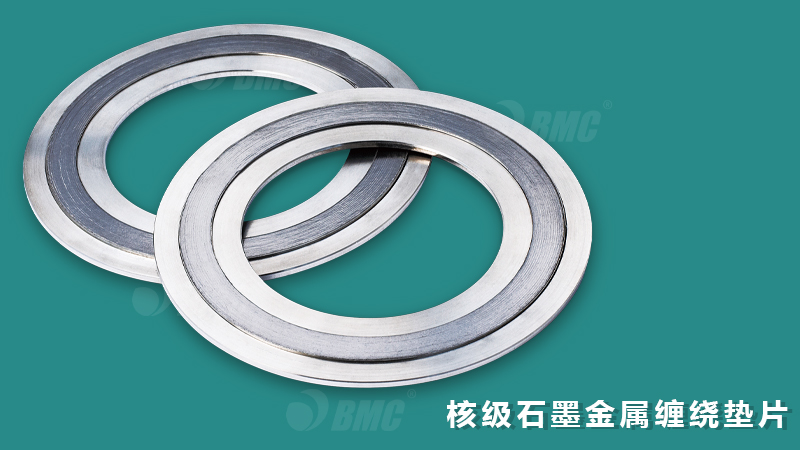

BMC金属缠绕式垫片

RF 突面

密封面就设置在突台上，期间可以安装各种不同的平垫片。

TG 榫 / 槽面

密封件就放在这个凹槽里边,榫面插入槽面，需配对使用，定位精确。

RJ 环连接面

主要特点是线密封，用配合金属环垫，一般都用于高温高压的环境。

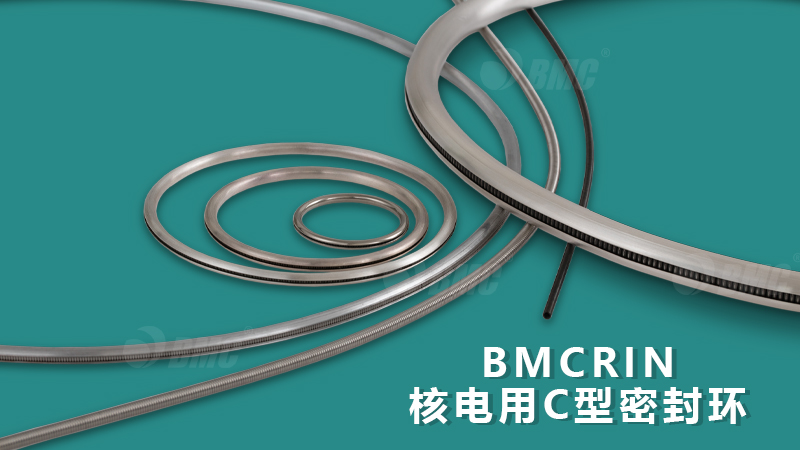

BMCRIN：具有优异的压缩回弹性和密封能力

C型/O型环面

用于特殊密封需求。

理解法兰的结构、类型以及密封面，是确保管道连接安全可靠的第一步，下一期分享—— 法兰与垫片的标准体系与密封应力等内容。
