上一期根据密封应力与螺栓载荷方向的夹角，密封分为轴向密封、径向密封和倾角密封三种类型，我们已经简单介绍了轴向密封的知识点，那么今天来介绍一下径向密封的内容。

径向密封，就是密封应力方向与螺栓载荷方向垂直，在各种密封应用中，径向密封具有重要的作用，尤其在阀门、泵等设备中。

径向密封的原理

阀门填料密封

径向密封的实现，主要依赖于填料的变形和轴向载荷的施加。以阀杆填料密封为例，阀杆的填料在轴向载荷的作用下，会发生变形，从而形成径向密封应力。这种应力能够有效地阻止介质泄漏，保证阀门的严密关闭。

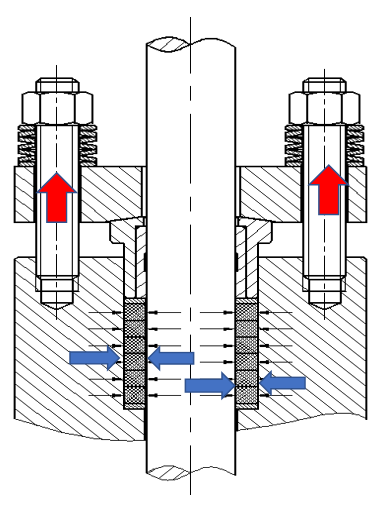

在阀杆填料密封中，填料压盖对填料施加轴向载荷，使填料发生变形，从而形成径向密封应力。

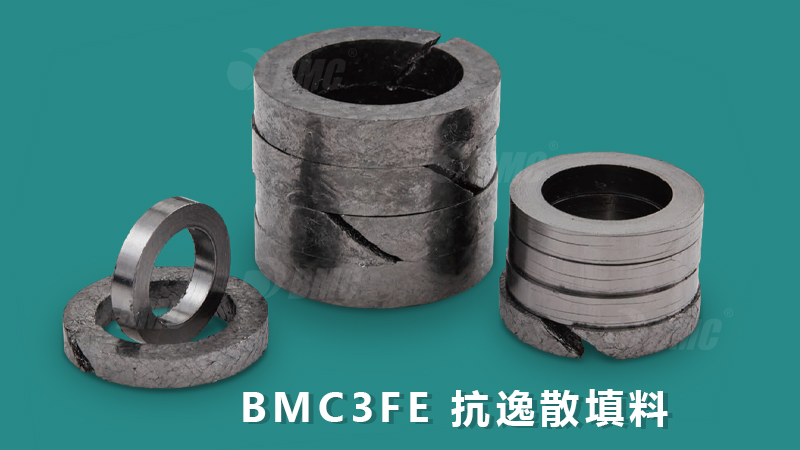

BMC3FE：抗逸散阀门阀杆扭矩低抗挤压

填料在轴向载荷作用下，会发生变形，从而产生径向密封应力。这种应力与螺栓载荷方向垂直，能够有效防止介质泄漏。

C环或O环 径向密封

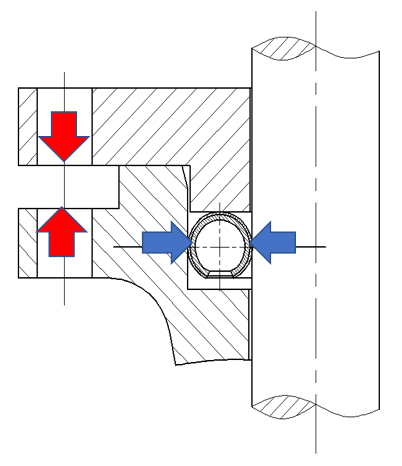

另外一种常用的径向密封是C环或O环的径向密封，这种密封方式主要依靠环的弹性变形来实现密封。在高压侧和低压侧之间，环会因为压差而产生径向变形，从而形成一个密封屏障，防止介质泄漏。

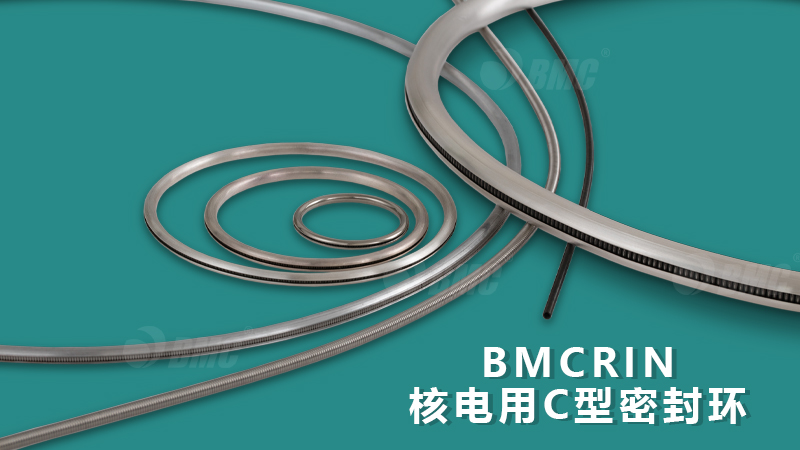

BMCRIN：具有优异的压缩回弹性和密封能力

然而，这种密封方式的自身密封应力并不高，因此在高压差的情况下，密封效果可能会受到影响。但可以通过特殊设计，使其成为自紧式密封，广泛应用于汽轮机、多级泵等的高低压腔体之间的密封，其密封效果会直接影响到设备的效率。

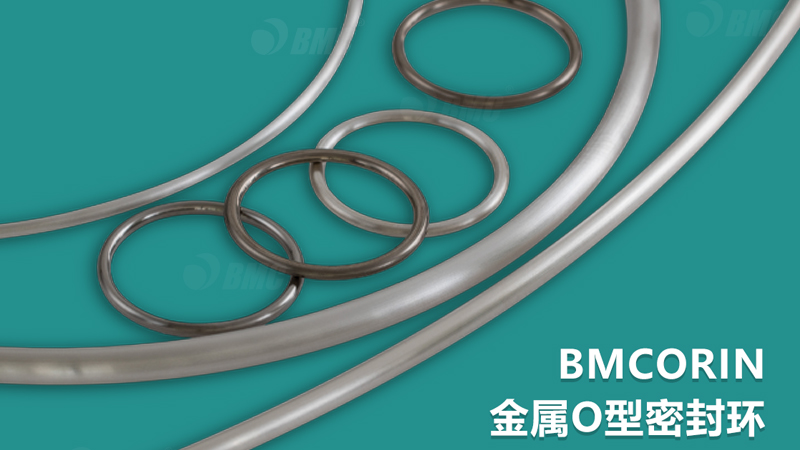

BMCORIN：适用于阀门与核电的O型密封环

因此，选择合适的密封方式，提高密封效果，是保障设备高效运行的关键。
