宝骅密封技术分享 | 法兰与垫片:法兰和垫片的标准(2)

发布时间:2024-05-06 浏览次数:644

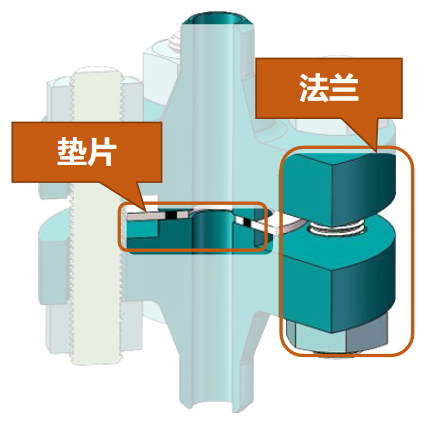

法兰与垫片

法兰和垫片标准


在前一期的讨论中,我们已经讲述了法兰和垫片的标准特征。本期我们围绕法兰和垫片的标准,来讲述一下关于国外法兰的主要标准:




国外主要法兰标准


不同国家和地区在工业生产和技术应用中遵循各自或共同的国际标准。其中,法兰连接作为管道系统的重要部分,其标准化尤为重要。

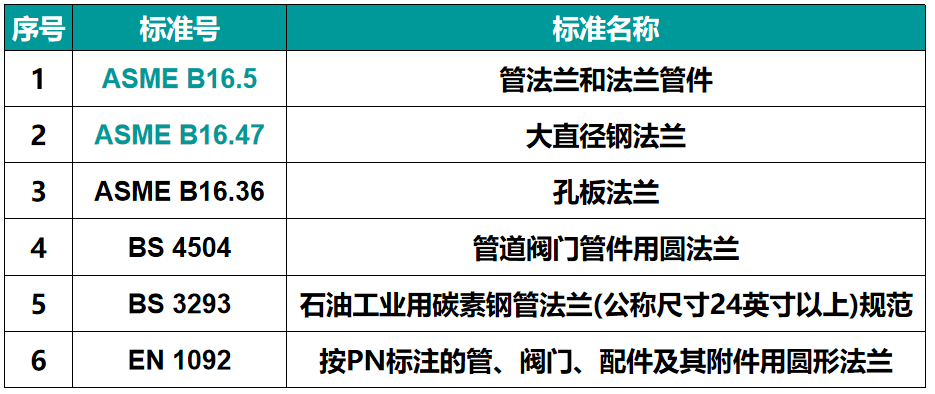

国外主要法兰标准为ASME、BS、EN、JIS、DIN等。





1ASME标准(美国工业标准)



ASME标准是机械工程领域的全球权威准则,为工程师提供明确指导,确保机械设备和系统安全、可靠、高效,广泛应用于全球。




2BS标准(英国工业标准)



BS标准涉及多个领域如工程、建筑、汽车等,为各行业提供统一的技术规范和参考。其严谨、稳重、理性的特点受到国际社会的广泛认可和应用。

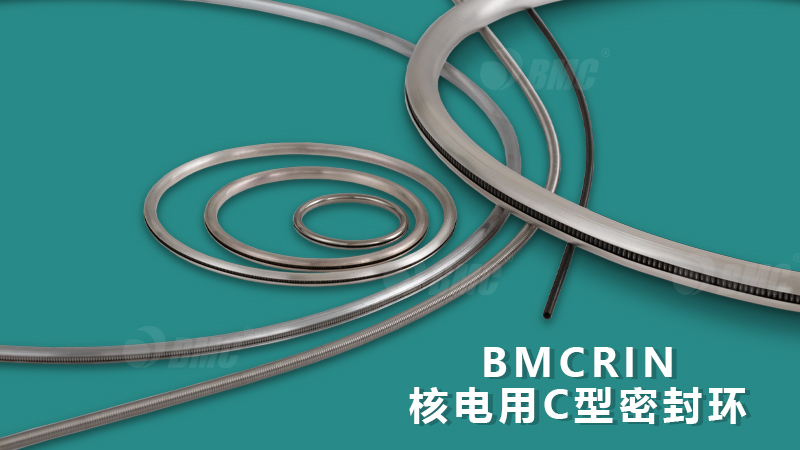

BMCRIN:具有优异的压缩回弹性和密封能力



3EN标准(欧洲标准)



EN标准是欧洲共同体制定的一系列标准,其中涵盖了法兰连接。EN法兰以其统一的设计和规格,在欧洲地区得到了广泛应用。




4JIS标准(日本工业标准)



JIS标准是日本制定的工业标准,其中也包括了法兰连接。JIS法兰以其精细的工艺和高质量的材料,在亚洲地区得到了广泛应用。

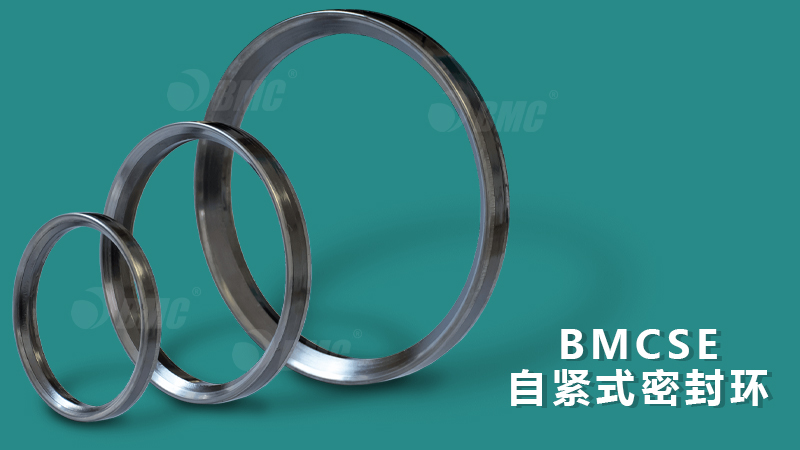

BMCSE:具有在介质压力推动下的自紧功能



5DIN标准(德国工业标准)



DIN标准是德国制定的一系列工业标准,其中包括法兰连接。DIN法兰以其优良的密封性和高可靠性,在欧洲和其他许多地区得到广泛应用。







在国内,最常见的有ASME B16.5 与 ASME B16.47 ,它们之间最主要的区别在于:第一,公称直径不同,ASME B16.5公称直径范围为NPS1/2~24英寸,相当于DN600, B16.47 为大法兰,其公称直径从NPS26 ~60英寸。


ASMEB16.5中还有一个非常重要的内容,就是“材料压力—温度额定值”,用于确定对应公称压力所使用的介质压力。

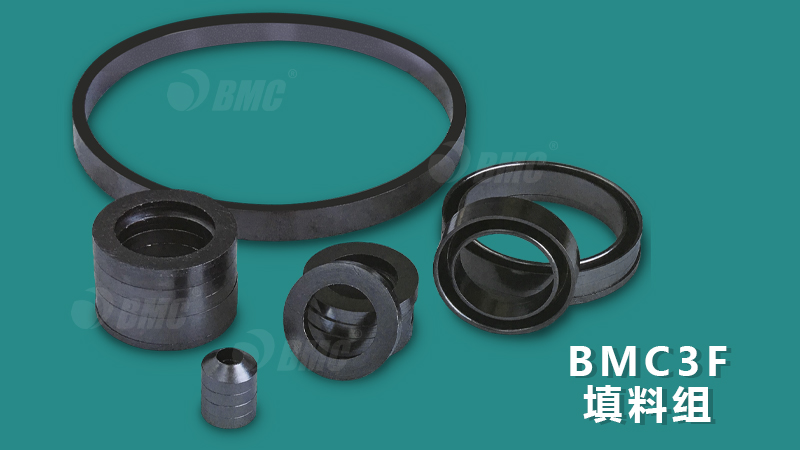

BMC3F:摩擦力小,阀杆扭矩低




在国际工程项目中,遵循法兰连接标准至关重要,工程师和技术人员应根据项目需求和当地标准选择适合的法兰类型和连接方式。








密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述法兰和垫片的标准,下期再见啦!
