法兰连接接头有两种不同设计理念，上一集我们已经讲述了非金属碰金属或浮动式法兰连接接头，用“FLT”表示(Floating)。这一次我们开始讲述金属碰金属的法兰连接接头，用“MMC”表示（Metal to Metal Contact）。

✦金属 - 碰 - 金属✦

较之“非金属-碰-金属（Non-Metal-to-Metal）”，“金属-碰-金属（Metal-to-Metal）密封概念或恒密封应力（Constant Stress Gasket）”是革命性的。

如前所述，要保证密封的持续有效，就是要保证密封工作应力σ_go在密封服役期内，无论出现何种可能导致密封工作应力缺失的因素，始终能保持大于介质压力，并保持在某一个有效数值范围之内或恒定在某一个数值上。

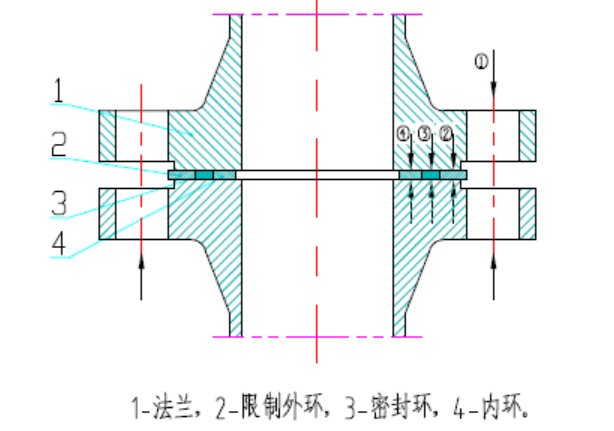

如上图所示，密封件设置限制环，在密封连接部件安装的时候，保证法兰金属表面直接接触（指凹凸面法兰或隼槽法兰）或和密封件限制环金属表面接触，并保证在密封服役期内，始终保持金属面的接触，螺栓载荷通过法兰面分别作用于密封面和金属限制环上，从而保证了密封工作应力在密封服役期间的恒定。

除此之外，这种密封结构保证了法兰金属与密封件金属限制环的充分接触，限制了法兰的刚性变形，提高了整个连接部件的刚度，大大降低了密封连接部件对外加弯矩、温度、压力变化等敏感性。

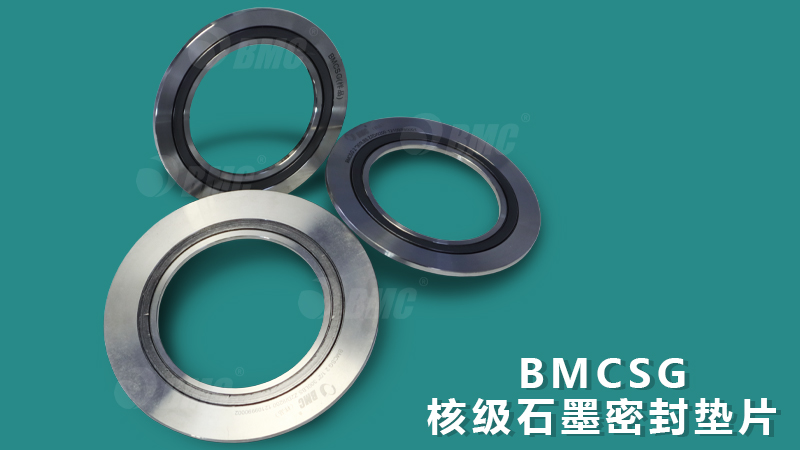

按照这一新型密封概念，结合材料的特征，一种纯石墨和金属组合的恒应力垫片便应运而生，且通过科学技术鉴定（国能科技鉴字【2009】第014号）——核级石墨密封垫片（BMCSG垫片）。

#BMCSG垫片
